PCR实验室规划设计 /LAB DESIGN

实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。“以人为本，人与环境”己成为人们高度关注的课题。本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。规划设计主要分为六个方面：平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。下面就按上述六方面依次讲解。

平面设计系统
平面设计我们主要考虑以下几个方面的因素：
1、疏散、撤离、逃生、顺畅、无阻，安全通道；一般实验室门主要向里开，但如设置有爆炸危险的房间，房门应朝外开，房门材质最好选择压力玻璃。
2、人体学（前后左右工作空间），完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计。
在做平面设计的时候，首先要考虑的因素是就是“安全”，实验室是最易发生爆炸、火灾、毒气泄露等的场所。我们在做平面设计的时候，应尽量地要保持实验室的通风流畅、逃生通道畅通。根据国际人体工程学的标准。我们做如下的划分以供参照：（祥见下图）

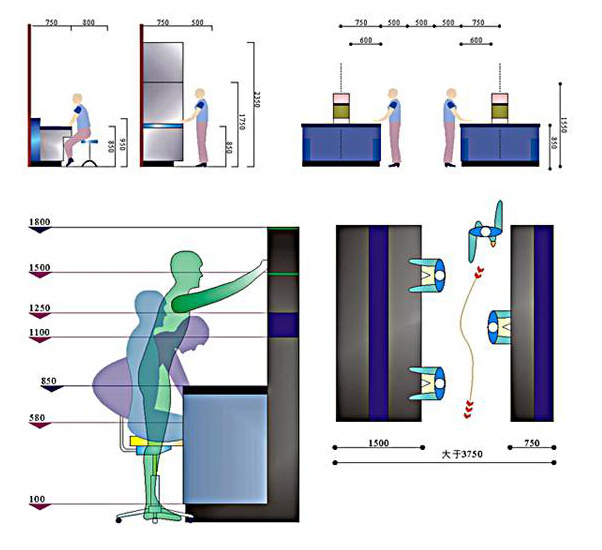

实验台与实验台通道划分标准(通道间隔用L表示)
L>500mm时，一边可站人操作；
L>800mm时，一边可坐人操作；
L>1200mm时，一边可坐人，一边可站人，中间不可过人;
L>1500mm时，两边可坐人，中间可过人；
L>1800mm时，两边可坐人，中间可过人可过仪器
天平台、仪器台不宜离墙太近，离墙400mm为宜。为了在工作发生危险时易于疏散，实验台间的过道应全部通向走廊。另:实验室建筑层高宜为3.7米-4.0米为宜，净高宜为2.7米-2.8米，有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为2.5米-2.7米（不包括吊顶）；实验室走廊净宽宜为2.5米-3.0米.普通实验室双门宽以1.1米-1.5米(不对称对开门)为宜,单门宽以0.8米-0.9米为宜。


3、洁净实验室标准：主要是通过人为的手段，应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数。空气洁净度是指洁净空气环境中空气含尘量程度，空气洁净度的级别以含尘浓度划分。洁净度是指每升空气中所含粒径≥0.5um的尘粒的总颗粒。我国空气洁净等级标准分为：100级、1000级、10000级、100000级。国际标准则划分为：1级、2级、3级、4级、5级。洁净室的组及其相互关系如图所示：

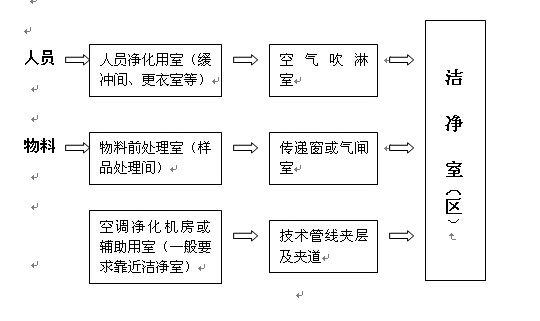

                                         洁净室组成图

洁净室一般实施两级隔离，一级隔离通过生物安全柜、负压隔离器、正压防护服、手套、眼罩等实现；二级隔离通过实验室的建筑、空调净化和电气控制系统来实现。但由于净化空调需要风量小为了安全起见，风量都按大的估算，一般都要超过规范规定，物别是百级以上，冷热负荷在要求不是很严格的情况可能估算，现在专门有净化空调机组，可以直接利用。二级~四级生物安全实验室应实施两级隔离。一般实验室装备有:超净工作台、生物安全柜、边台或不锈钢操作台、洗涤台等。
以PCR实验室为例（PCR即聚合酶链式反应），是分子生物学研究和实验的常规方法，也是生物学、医学临床等领域广泛应用的实验技术。其特点是能将微量的DNA大幅增加，实验室通常分为四个区域，即：试剂储存和准备区、标本制备区、扩增反应混合物配制和扩增区、扩增产物分析区（如使用全自动分析仪，区域可适当合并）。进入各个区域必须严格按照单一方向进行，不同的工作区域使用不同的工作服（例如不同的颜色）。工作人员离开时，不得将工作服带出。

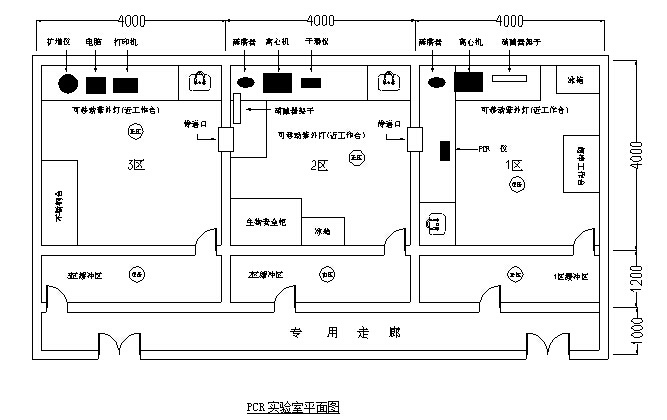

试剂储存和准备室（标本制备区），仪器主要配置有：冷冻离心机、生物安全柜、冰箱、可移动紫外灯、全自动力核酸蛋白纯化仪、专用工作服和工作鞋等。扩增反应混合物配制和扩增区配置有：冰箱、高速离心机、超净工作台、PCR仪（要求负压状态）、可移动紫外灯、微量加样器、核酸扩增仪等。扩增产物分析区主要配置有：移液器、振荡器、超净工作台、毛细管电泳仪、冰箱、离心机、微量加样器、可移动紫外灯等。PCR实验室设计方案如下图所示：

PCR实验室俯视图

电子计算机室和研究室，电子计算机与我们的生活最为密切，主要考虑空调散热、电源电压等问题。配置的装备主要是带键盘仪器台。研究所主要是供研究人员办公的地方，对我们实验室装备要求较低，在此不多作讲解。
辅助实验室：主要有天平室、高温室、纯水室、气瓶室、贮藏室、溶液配制室、暗室等。天平室，分析天平是化学实验室必备的常用仪器，高精度天平对环境有一定要求，主要是气流和风速的影响，天平室应靠近化学实验室，以方便使用，但不宜与高温室和有较强电磁干扰的房间相邻。高精度微量天平宜设在底层。天平室内不得设置洗涤台或任何管道穿过窒内，以免管道渗漏影响天平的维护和使用。高温室，高温炉和恒温箱是常备设备，一般放置在高温工作台上，但特大型的恒温箱须落地安置为宜，高温炉秘恒温箱须分开放置。纯水室，主要是设计的实验装备有；边台和洗涤台。现代实验室多使用去离子水、水量大且能保证水质。地面需设地漏。气瓶室，实验室用气除不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气等）外，其他气体具有高压、剧毒、氧化分解、爆炸等危险性气体，例如易燃气体氢气、一氧化碳；剧毒气体为氟气、氯气；助燃气体为氧气等，这些气体不得进行实验室。可以通过管子接到各实验室内。溶液配制室，用于配制各种标准溶液和不同浓度的溶液。在允许的条件下，可由两个房间组成，其一设有天平台。另一间作配制试剂和存放试剂之用，一般应配置：通风柜、实验台、试剂柜。
服务供应部分，为基本实验室和辅助实验室服务的场所，如高压锅室和水电气辅助室等。我们只需稍作了解。
4、工作程序、流程专业设计；
第一部分为平面设计，甲方（使用方）先拿出最根本的功能要求、分布方案，乙方（设计院）、丙方（实验室规划与设计专业公司）与甲方参与实验室建设设计小组，共同讨论，三方共同确认后方进入第二程序。因为传统实验室建筑设计按国家建筑标准，仅是以外型和室内结构为主，并非以实验室功能为主，建筑设计与功能设计脱节。我们公司在这方面就有很多教训。比如广东医学院，合同签了两年因为现场不符合安装条件，还没有安装。
第二部分为单台功能，单台结构设计，应逐项、逐件、逐层，从整栋大楼、分层、分房间、分单件设计确定，全面细分确认；
第三部分，全部确认后，邀请用户高层领导参与实验室建设演示会，当场表态决策；由甲方请乙方、丙方的项目监理严格监督安装、建筑过程中标准执行情况跟踪实验室建设项目的顺利完工；建设实验室规划与设计和产品招标分为两部分；招标：A、设计为第一部分；B、产品标准为第二部分；建筑装修、净化、基础装备分三个专业进行，不可混同、总包，不同专业，分别招标，然后中标三方紧密配合，装修和净化工程先行，交工验收后实验室基础配套将进入责任明确阶段，承担责任，全部完工时集中三家同时验收，基础装备部分为产品测试标准，测试与前两项工程不同，有很大区别不可等同对待。
7、地面、墙壁通风流畅，防止死角，室内四角尽量空闲，易打理，简洁。

单台结构功能设计系统
不同专业采用不同实验室专用基础配套装备，系列产品共分五大部分：A、实验台部分；B、仪器台部分；C、功能柜部分；D、仪器设备部分；E、输出系统部分；
A、实验台部分
1、实验台的分类：
①实验台按实验室的功能划分为：物理实验台（主要用于电子、电工、物理实验）；化学实验台（主要用于有机、无机化学实验）；生物实验台（主要用于净化无菌实验，如简易解剖台、不锈钢操作台等）；
②按结构划款式分为：MM（由钢制支撑架、基箱、台面、试剂架、连接件、辅件组成）MR（基箱、台面、试剂架、连接件、辅件组成）。
③按用途可分为：中央实验台、边台实验台、洗涤实验台、试剂架、基箱、实验凳。
2、基箱的分类：
基箱按材质可分为：钢木制基箱、铝木制基箱、全木制基箱。
    按制作工艺分为：钢制欧式基箱（即门面板与侧板连接）、钢制美式基箱（即门面板装嵌在基箱内）
按款式可分为：活动式基箱、落地式基箱、悬挂式基箱。其中活动式基箱、悬挂式基箱用于MM款。落地式基箱用于MR款。钢木制基箱是我们公司新开发的产品，侧板、门面板为钢制材质，其它如层板、顶板、抽屉底板、维修板均为木制材质，具有安全防火、性价比高、玻璃器皿放置时不易破碎等优点。全木制不适于制作悬挂式基箱和洗涤台。
B、仪器台部分：承重性、稳定性、抗外干扰、电控要求很高，气体配送严格、安全、可靠、方便、易管理；承重：500Kg以上。主要用于仪器分析实验室，如光谱、色谱、原子分析实验室等。产品主要有：标准仪器台、光谱仪器台、色谱仪器台、显微镜台、连体仪器台、天平台、电脑台、高温仪器台、教学台功能柜部分：
功能柜部分是前两部分服务、储存，重要功能部分涉及安全、环保问题；有全木和钢木之分；试剂、药剂、挥发性药品、辐射性药品、剧毒品、易燃培养等储存功能基本分十三种：
1、一般性能药品柜；               2、挥发性药品储存柜；
3、染剂专用柜；                   4、防辐射药品柜；
5、易燃品储存柜（防火柜）；        6、文件柜（资料柜）；
7、更衣柜（刹菌更衣柜）；          8、培养柜；
9、标本柜；                      10、仪器柜；
11、纯碱柜；                     12、硫酸柜；
13、无菌柜。
D、仪器设备部分：
1、通风柜；                      2、生物安全柜；
3、超净工作台；                  4、器皿清洗机（全自动）
5、剧毒品安全储存柜；            6、智能密集柜；
7、解剖台；                      8、取材台；
9、感应功能柜。                 10、挥发性药品柜
E、有害气体输出部分。在后面章节将会详细说明，这里就作不重复。

供排水设计系统
供排水设计系统主要是为前期实验室建筑设计服务。为建筑设计院提供实验台上下水水点。水嘴分为急流水嘴和缓流水嘴,单联水嘴(MBs-016)为急流水嘴。一般搭配PP水槽（MBc-032）。双联水嘴（MBs-02）为缓流水嘴，一般搭配PP水槽（MBc-029）规格为。在默认情况下我们一般给客户配置双联水嘴。三联水嘴（MBc-01）为一急两缓水嘴。一般搭配PP水槽（MBc-029）。大水槽（MBc-031）、通风柜的杯槽（MBc-028）。

电控系统
实验室用电主要包括照明电和动力电两大部分。动力电主要用于各类仪器设备用电、电梯、空调等的电力供应。实验室供电系统也是实验室最基本的条件之一。电源插座有：10A、13A、16A、20A；漏电保护开关、过载保护开关等。电源插座应远离水盆和煤气、氢气等喷嘴口，并不影响实验台仪器的放置和操作位置。线槽主要多功能钢线槽(主要用于试剂架上)和PVC线槽配西班牙插座(主要用于边台和中央台台面上).

特殊气体配送系统
实验室用气主要有不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气等）、易燃气体（氢气、一氧化碳）；剧毒气体(氟气、氯气)；助燃气体（氧气）组成。除不燃气体、惰性气体外其它气体不得进行实验室。可以通过输气管接到各实验室内。一般气相室配置氦气（He）、氮气（N2）。气质联用室配置了氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接，严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性实验，并在使用前要先除油。由于管道细小，管间距小，安装过程中可依据现场情况进行调整，保证间距不小于45mm，气瓶装瓶时，易燃易爆与惰性气体同柜，杜绝两种易燃气体同瓶装一柜。

有害气体输出系统
在通风系统的介绍里我们会单独列出进行分析
