• 设计说明：有
• 建筑功能：医疗
• 图纸深度：施工图
• 图纸张数：65张
• 设计时间：2013
• 设计内容：空调,洁净,其它
• 冷热源：空气源热泵,空气调节器
• 空调系统：制冷剂系统
• 洁净等级：百级,万级,十万级
• 节点大样：空气处理机组,管道支吊架
• 特殊系统：供配电系统 空调自控系统
• 项目位置：山东

内容简介

稿件为山东烟台某人民医院手术室及ICU层流净化工程全套施工图纸；包括净化空调系统设计，净化工程装饰设计，配电弱电系统设计，以及空调系统自控设计等。

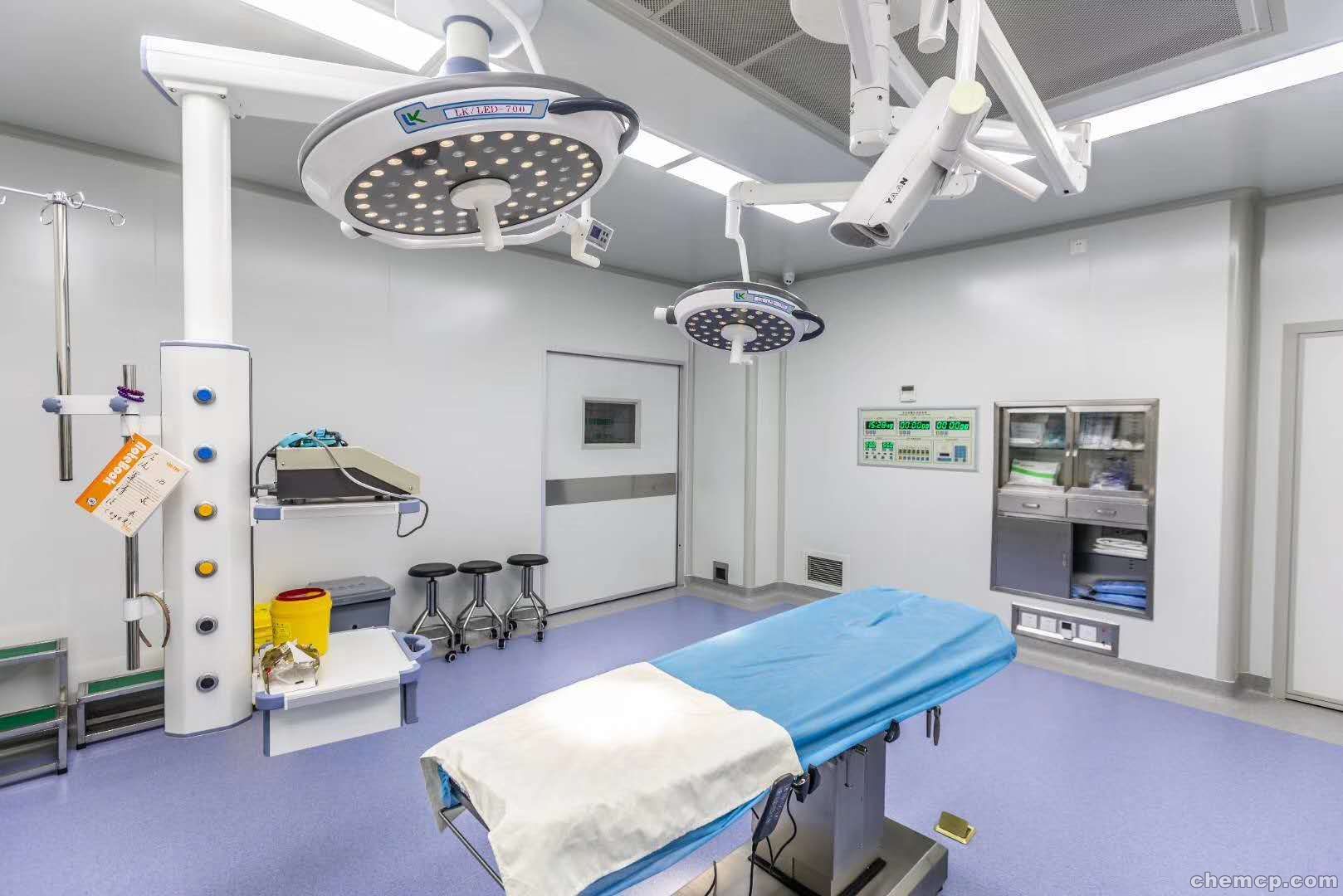

设计洁净手术室5间，洁净手术部共分为五个独立空气净化系统。OR5百级手术室为一个独立空气净化系统，OR1万级手术室为一个独立空气净化系统；OR2、OR3万级手术室为一个独立空气净化统；OR4万级防辐射手术室为一个独立空气净化系统；十万级洁净走廊及其相关洁净辅助用房为一个独立空气净化统。污物通道及辅助用房设置独立冷暖系统，采用组合式空调机组送风；共计五个独立净化系统，一个空调系统。办公生活区清洁通道及辅助用房设置独立冷暖系统，采用热泵多联机组风机盘管送风。整个ICU设置独立冷暖系统，采用组合式空调机组送风。ICU办公生活区清洁通道及辅助用房设置独立冷暖系统，采用热泵多联机组风机盘管送风。

编制于2013年，图纸共65张，包含大量节点详图。

万级手术室空调自控原理图

手术室排风系统安装大样图

手术室及ICU办公室新风、排风管道布置图

单开手推平开气密门节点示意图

风管节点图

洁净空调系统图

屋顶设备机房送回风管道布置图

新风机组结构与风管安装大样图

循环风机组管道连接大样图

管道穿墙详图

手术室及ICU照明布置图

手术室及ICU平面示意图
