负压隔离病房建设解决方案

近些年来负压隔离病房的建设在我国发展很快，但由于过去我国一直没有负压隔离病房的规范标准，负压隔离病房的设计和建造不可避免地存在一些问题。本文以西安市某医院整个负压隔离病房区作为污染受控隔离对象，结合合理的平面布局分区、相邻区域及房间之间的压差控制、过滤器的合理配置以及气流组织形式的控制等措施来完成该医院隔离病房区的空调设计。

建筑平面

围绕将整个负压隔离病房区作为污染受控隔离对象这一核心设计思路，在平面布局上遵循“功能符合、流程短捷、洁污分明、分区合理”的设计原则，在与该医院反复沟通后最终达成以下共识：

１）负压隔离病房区独立设置在东南侧尽头，自成一区，尽量减少干扰，便于隔离与管理。

２）负压隔离病房均按双人间设计，每间负压病房单独配置一个缓冲前室与卫生间，另包括相应的医护走廊、医生办公室、治疗室、护士站、污洗消毒间等辅助用房，吊顶高度均为2.8ｍ。

３）将整个隔离病区划分为半污染区和污染区。医护人员、病人、洁净物品及污物的走向科学、合理，杜绝任何交叉感染，体现人性化设计特点。

其中半污染区包括：病房与内走廊之间的缓冲区、医护人员走廊、治疗室、医生办公室、护士站等区域；

污染区包括：隔离病房、卫生间、病人走廊以及污洗消毒间。以往一般把隔离病区划分为三区即污染区、半污染区、清洁区，其中清洁区主要包括医护走廊、医生办公室、治疗室、护士站等辅助用房，但该负压病房的清洁区主要指除了隔离病房区之外的区域，隔离病区内部无清洁区。

４）不同区域跨区即病房入走廊与走廊至外界之间设置缓冲室，降低人员进出、门开关及相连房间由于温差的动态变化而造成的污染物扩散，大大提高动态隔离能力。从图１可以看到，病人走廊、医护人员走廊与隔离病区外的清洁区之间分别设置缓冲走廊１、缓冲走廊２；每个病房与医护人员内走廊之间都设置了缓冲间。

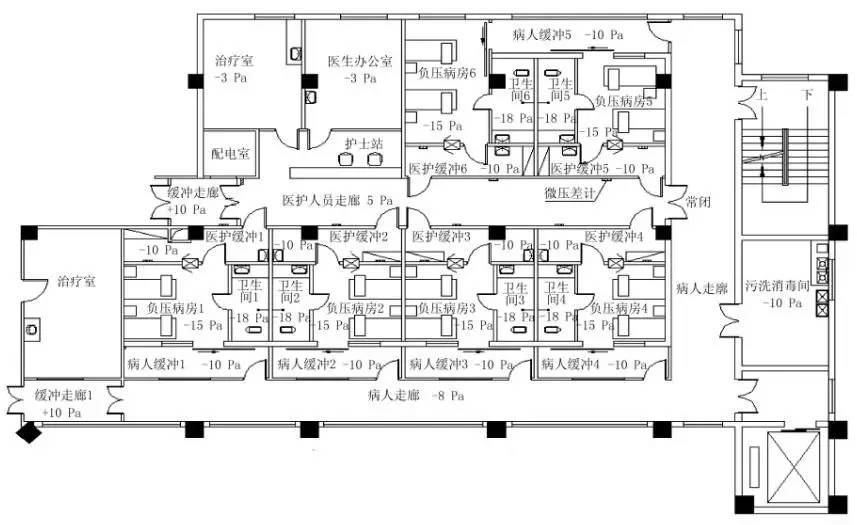

图１ 隔离病区平面图

５）除消防安全门外，区域内门均向压力高的一面开启，可增加门的密闭性。根据隔离病房区内部污染程度的不同来确定门的开启方向，比如卫生间门应向病房门一侧 开启。 此处主要借鉴《洁净厂房设计规范》中洁净室内的密闭门应朝空气洁净度较高的房间开启这一要求。而消防疏散门必须满足消防要求，向疏散通道方向开启。

６）负压隔离病房的位置设计充分考虑到自然采光，再利用通透玻璃隔断，可一定程度缓解病人的压抑与不安，有助于治疗效果。一般情况下病人需要在隔离病房呆一段时间，在此期间病人的情绪对治疗的效果影响很大，病人如果一直处于压抑与不安状态不利于康复。为此，在６个负压病房的位置设计时，充分利用了自然光甚至自然景观，吊顶高度设置2.8 ｍ 也有这方面因素的考虑。

空调系统

♦室内外设计参数

夏季空调室外计算干球温度 35.2 ℃，空调室外计算湿球温度 26 ℃，大气压力 95920Ｐａ；冬季空调室外计算温度 -8 ℃，空调室外计算相对湿度 67％，大气压力 97870Ｐａ。

污染区及半污染区夏季空调室内设计温度为24～28℃，相对湿度为45％～65％；冬季空调室内设计温度为18～22 ℃，相对湿度为 35％～55％。

♦空调系统划分

半污染区、污染区分别设置空调系统：６间负压病房均采用一拖一形式，各采用一套全空气系统；半污染区独立采用一套全空气系统；病人走廊只考虑排风系统；４，５，６号负压病房需要切换到全新风运行（空调系统原理图见图２，空气处理机组的换气次数见表１），以满足隔离烈性传染病人的需要。

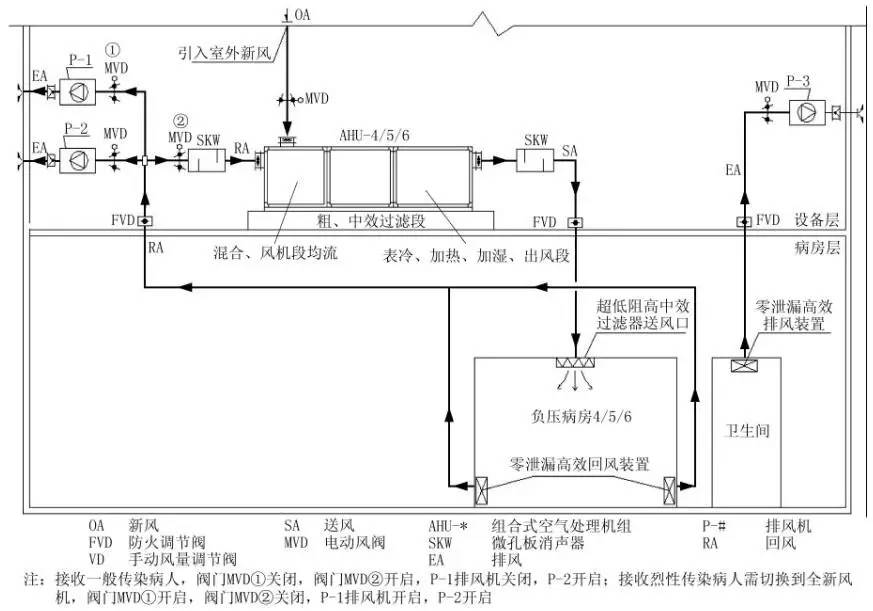

图２ 空调系统原理图

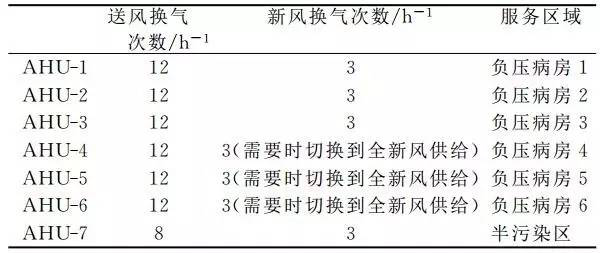

表1 空气处理机组换气次数

♦空调系统性能和特性

１）空调系统采用全空气系统，与顶棚采用风机盘管相比，能够避免凝结水的积存带来的二次污染、漏水及噪声等问题。

２）６间负压病房均采用一拖一形式，每个负压病房独立循环，不但使用更加灵活、节能，而且能够避免或减少病人之间的交叉感染。

３）空调系统24ｈ运行，夜间风量可切换到低挡运行，以免打扰病人休息。

４）１，２，３号负压病房采用自取新风形式，且可切换为全新风供给，以满足烈性传染病人治疗与隔离需要。

５）空调机组采用单进风离心风机，以满足小风量高静压的要求。

６）空调机组与排风机联锁控制。

７）病人走廊只设置排风系统，不考虑空调系统，以达到节能的目的。

８）送风口布置在房间的一侧，与病床相对，使医护人员处于上风侧，排风从病床一侧排出。

♦空调控制措施

对于负压隔离病房所需要采用的空调控制措施主要从以下方面着手：各区之间采用一定的压差控制；用空气过滤的物理方法有效清除空气中细菌及病毒，以送入清洁空气；依靠室内气流组织及送风量，稀释和排走室内污染物。

1）压差控制

压差控制的主要目的在于防止污染物由污染区扩散到清洁区，使洁污区域之间形成合理气流且定向流动，通过调节送风量、回风量、排风量之间的差值来实现（压差设计值详见图１）。从图１可以看出，除与清洁区相通的缓冲走廊 １、缓冲走廊２保持10Ｐａ正压外，其余房间均为负压。

负压程度由高到低依次为卫生间、负压隔离病房、病人走廊、缓冲间、医护走廊、医生办公室。这也有别于以往负压病房的设计，应该以整个负压隔离病房区作为污染受控隔离对象，在此基础上进行压差控制，更有利于防止污染物的扩散。有压差要求的相邻场所，在相通的门口目测高度安装微压差计。

2）空气过滤

负压隔离病房送风符合 ＤＮ11／409—2007《医院感染性疾病科室内空气卫生质量要求》的要求，送风口采用初阻力仅为 20Ｐａ的超低阻高中效过滤器；半污染区、缓冲间（缓冲间换气次数取 60ｈ－１）送风口均安装高效过滤器；负压隔离病房内的回风与排风以及卫生间排风均安装可安全拆卸的零泄漏高效回（排）风装置；负压病房辅助区即半污染区的回风口同样采用超低阻高中效过滤器。

3）气流组织

负压隔离病房内采用上送下侧回的气流组织，室内送风先经过医护人员再流向患者，最后由排风口排出，形成定向合理的气流流动，保证病人呼出的污染物快速有效地排除。应尽量避免出现死区、气流停滞和送排风短路等情况；同时还要考虑为病人提供舒适的休息环境，为医护人员提供健康的工作环境。病房主送风口设于病床边医护人员站位顶棚处，次送风口设于病床床尾顶棚处。由于是双人病房，故送风口集中于两床之间布置，有利于控制污染传播。

针对以空气为传播媒介的传染病毒的特性，提出以整个负压隔离病房区作为污染受控隔离对象设计的思路和特点，再结合合理的平面布局分区、相邻区域及房间之间的压差控制、过滤器的合理配置以及气流组织形式的控制等措施来提高负压隔离病房的隔离能力。

来源：暖通空调

作者：向小强，四川简阳港通集团有限公司

 洁净工程、中心供氧的家园—山东爱德净化，欢迎关注微信公众号：Aide-188(爱德净化供氧)

手术室净化￨车间净化￨实验室净化￨爱德净化—山东爱德净化工程股份有限公司

一、地面

1、车间地面用防滑、坚固、不透水、耐腐蚀的材料修建，且平坦、无积水、并保持清洁。

2、排水设施

食品生产车间的地面要有6-10度的坡度，以利排水。车间外明渠需加防护。地面排水分两种，地漏排水和明沟排水。

采用地漏排水时，地漏周围的地面向地漏洞倾斜的坡度约为6度，地漏的

直径约为100mm，这样可收集半径12m的地漏周围地面的水流。

地漏与排水管道应通过弯头连接，并有水封装置，防止虫、鼠和臭气从排水管道进入车间。连接排水管的地方要有可供清洁的排渣口，防止管道堵塞。

二、通道

为防止交叉污染，食品车间的通道应尽量做到人流、物流分开，从原料加工到成品入库，物流通道应在一条生产线上。通道内不能堆放食品、原辅材料及杂物，避免有低于地面的地池，以免积水积尘。

三、墙壁、屋顶及天花

车间墙面宜用耐腐蚀、易清洗消毒、坚固、不渗水的材料，至少墙壁表面是无毒、防水、防霉、不易脱落、可清洗的材料。车间的墙角、地角和顶角呈弧形。

天花板高度应在2.4m以上，蒸煮间等蒸汽量大的应在5米以上。屋顶不积水、不渗漏，天花板表面光洁，用不吸水、耐腐蚀、耐温、浅色的材料覆涂或装修，同时有适当的坡度，以免凝结水滴，孳生虫害和霉菌，便于洗刷、消毒。

四、门窗

窗台要设于地面1m以上，内侧要下斜45°。生产车间最好有两道以上的门，作为人、货和机器设备的出入口。门、窗、天窗要严密、不变形。应避免门窗与邻近车间的排气口直对或毗邻，不得将其设置在垃圾堆或厕所的对面。

五、消毒、洗涤与卫生设施

1、进入生产车间前宜设置更鞋更衣洗消的程序。更鞋间设置更鞋凳便于放置换下来的鞋子，进入车间要穿专用鞋。更衣室可设置更鞋间相通的地方，并与洗手消毒室（洗消间）相近。

2、一般情况下，应在进入生产车间前设置洗消间，配备洗手、消毒、干手设备。洗手盆宜选用不锈钢、大理石或瓷砖贴面等不渗水的材料作为面板，其设计和构造应不易藏污纳垢，且便于清洗消毒。水龙头宜采用脚踏式、肘动式或感应式等非手动式开关。洗手清毒设施上建议上温水系统，冬天可以提供42℃热水。

3、要在车间内适当的地方，设置工器具清洗、消毒间，配置供工器具清洗、消毒用的清洗槽、消毒槽和漂洗槽，必要时，有冷热水供应，热水的温度应不低于82℃。

4、车间出口及与外界相连的排水、通风处装有防鼠、防蝇、防虫设施。

山东爱德净化工程股份有限公司专业承包食品厂房规划设计、食品工厂工程施工、净化工程设计施工、GMP药厂及保健食品厂装修施工、食品工厂建厂设备设施供应。公司拥有高水平的设计施工团队，行业经验丰富。可为您提供省心、省钱、省时、省力的食品工厂建厂一站式服务，咨询热线：400-0633-028

手术室净化￨车间净化￨实验室净化￨爱德净化—山东爱德净化工程股份有限公司

医院在建设净化手术室时，其施工过程中的科学管理非常重要，管理不到位将会影响净化手术室今后的净化质量。所以，净化手术室在施工时应做到精细化管理，对于管理的工作做到制度化、格式化、程序化，强调执行力。

关键词：净化手术室  手术室施工  手术室净化装修  医院手术室  层流净化

施工计划

因为净化手术室涉及多个学科，是“牵一发而动全身”。在施工之前，施工方须有总体施工进度计划、材料采购进场计划，并根据计划进行合理化分析并调整，调整完成后，严格按照计划执行。

按工序施工

净化手术室施工时，应严格按照工序施工，对于吊顶内的各种管线综合排布，合理化划分，对于需要预埋的管线提前考虑清楚。这样，不至于发生后期的工序无法进行，需要更改前期已完成工序的事情。

重点关注手术室夹皮墙

手术室夹皮墙内有各种管线，夹皮墙对这些管线起到了屏蔽作用。然而，一旦管线发生故障，需要进入夹皮墙进行维修。而夹皮墙空间越大，室内可供医护人员利用和安放吊塔、物品柜的空间越小。因此，手术室净化工程中，应综合考虑，在保证工作人员使用方便的前提下，尽量预留出夹皮墙内的检修通道。

设备层不要太挤

设备层中有净化设备，和夹皮墙一样，设备层不能太拥挤，以免对设备安装及日后的维修工作带来不便。如果现场环境过于拥挤，净化手术室在施工时也一定要预留出检修通道和维修人员的操作空间。

邀请使用科室现场指导

邀请使用单位、科室护士定期到现场参观，并提出修改意见件，对现场发现的使用不方便的地方进行及时修改，这样可以尽可能的减少问题，避免竣工后不必要的拆改。

手术室净化哪家好?山东爱德净化工程股份有限公司拥有专业的净化工程二级资质，实力雄厚，经验丰富，严格对净化工程的每一个细节，保障净化手术室的质量，是手术室净化的好选择。

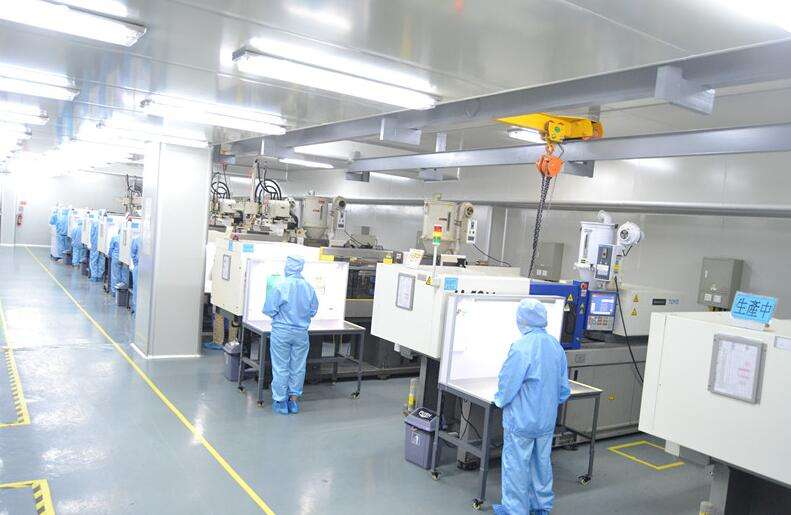

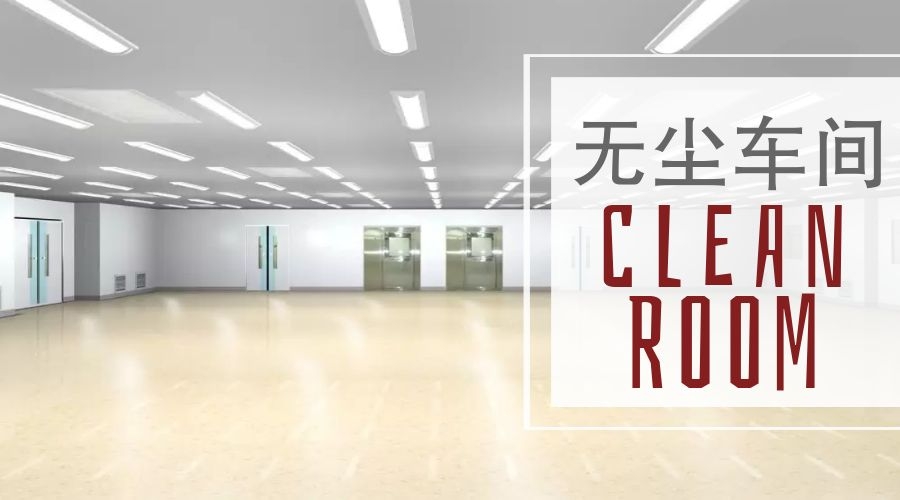

无尘车间是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除，并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，而所给予特别设计之房间。无尘车间室内空气经处理后，所含微粒数少于一定数量要求，一般分十万级、万级、千级等，即室内每立方米空间的微粒数不大于十万、一万、一千个……。目前，无尘车间已经在电子、光学、精密仪器、注塑等行业里广泛使用。

无菌车间又叫无菌室，它的要求更高，除了按洁净室要求处理空气中微粒外，还需要对室内空气进行灭菌处理，即同时要去除生物污染源，对灭菌室检查还需要对室内空气采样培养，以杜绝感染源。医院手术室、血液透析室、药品及三类一次性医疗用品生产都要求使用无菌室;但是检测时需要检测浮游菌、沉降菌等菌落数。

无菌定义是要求没有活体微生物的存在，为了达到无菌车间内没有活体微生物，无菌车间在产品制造过程中需要采取各种方法来去除制品中原有的微生物和防止制品受到微生物的污染。

那么，在无菌车间中，使空间内达到无菌要求，就是室内环境控制的重点。控制微生物的生长、杀灭或去除微生物的方法通常有两种，一种为化学类，另一种为物理类。其中，化学方法有化学消毒剂、气化双氧水、臭氧和环氧乙烷等;物理方法有湿热或干热灭菌、辐射灭菌和过滤除菌等。

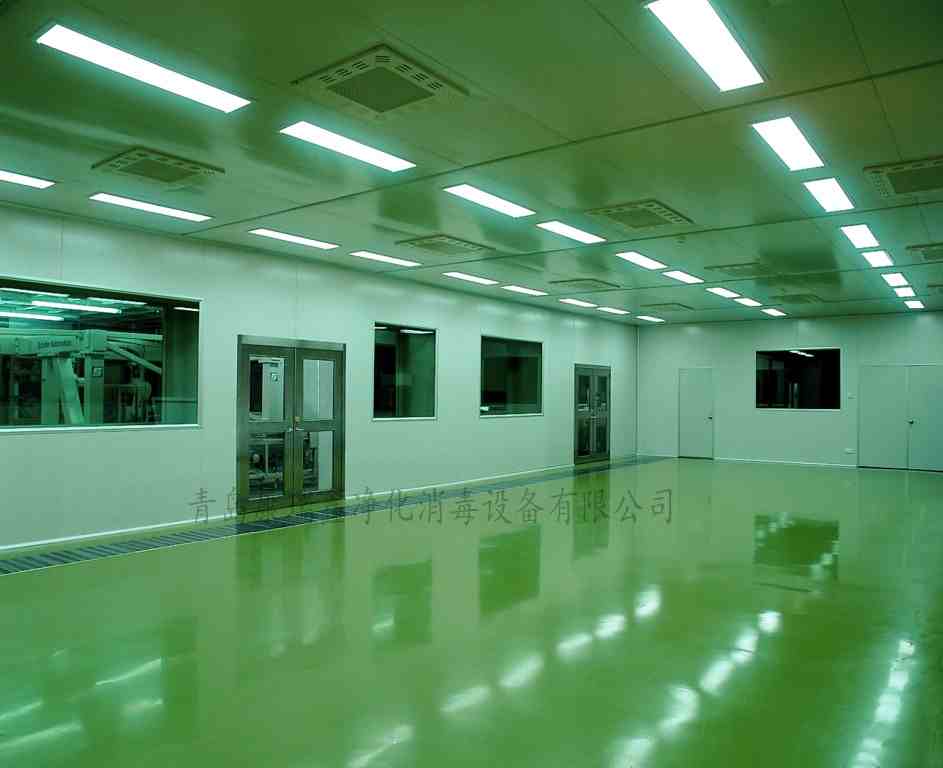

无菌洁净车间的内部装修要求房间围护结构的空气密封性好，房内无卫生死角，装修材料表面光洁但不反光、耐压力而不起尘、易于清洁、不易发生霉变和长菌、能够适应各种消毒剂和气体灭菌熏蒸的腐蚀和紫外线照射。

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙角、门、窗框等一般采用专用氧化铝型材制造。

2.地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。

3.送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

4.高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁。

减少空气中悬浮粒子的含量和有效地去除已存在的固体微粒子，始终都是制造过程控制的主要内容。

大面积的无菌区域内空气的洁净度至少应为1万级，此洁净度下的每立方米空气中含有≥0.5靘的粒子数应不得超过350000个。

空气中浮游菌的含量应不得超过100CFU/m3。

无菌容器和密封件以及灌装封口作业的局部暴露区域内空气的洁净度应达到100级要求，该洁净度下每立方米空气中含有≥0.5靘的粒子数应不得过3500个，空气浮游菌的含量应不得超过5CFU/m3。

无菌操作区域内的100级洁净区内的空气在其使用点处应经高效过滤器过滤后呈单向流态(层流)输送，流速应满足空气以活塞的方式吹除灌封区内的悬浮粒子的需要。

按规定，垂直单向流的气流速度为3.5m/s±20%，水平单向流的气流速度为4.5m/s±20%。

以无菌药品车间为例，药品无菌厂房洁净区一般设置为四个洁净级别区。

A级，高风险操作区，通常用层流操作台(罩)来维持该区的环境状态。层流系统在其工作区域必须均匀送风，风速为0.36-0.54m/s(指导值)。

B级，指无菌配制和灌装等高风险操作A级区所处的背景区域。

C级和D级，指生产无菌药品过程中重要程度较低的洁净操作区。

室内换气次数:十万级10-15次/小时;万级15-25次/小时;千级50-52次/小时;

百级操作点断面平均风速0.25-0.35m/s。室内噪声:≤65dB(A);

室内压差:高洁净区对相邻的低洁净区≥5Pa、对非洁净区≥10Pa;

室内温度:冬季＞16℃±2℃;夏季＜26℃±2℃;(常温)

室内相对湿度:45-65%(RH);(特殊要求)

室内噪声:≤60dB(A)。

室内照度:≥300Lux;新风量:总送风量的20%-30%。

一个普通的无尘净化车间，会涉及到净化装饰、地面、净化空调与通风系统、冷热源系统、照明系统、动力系统、通信系统、监控系统、自动化控制系统、给排水系统、工艺管道系统等工程。无菌车间，比普通的无尘净化车间会更复杂，需要考量的因素更多。普通的净化工程公司，难以良好完成无菌GMP净化工程建设，建议选择合适的公司来承建。（资料来源于互联网）

手术室净化￨车间净化￨实验室净化￨爱德净化—山东爱德净化工程股份有限公司

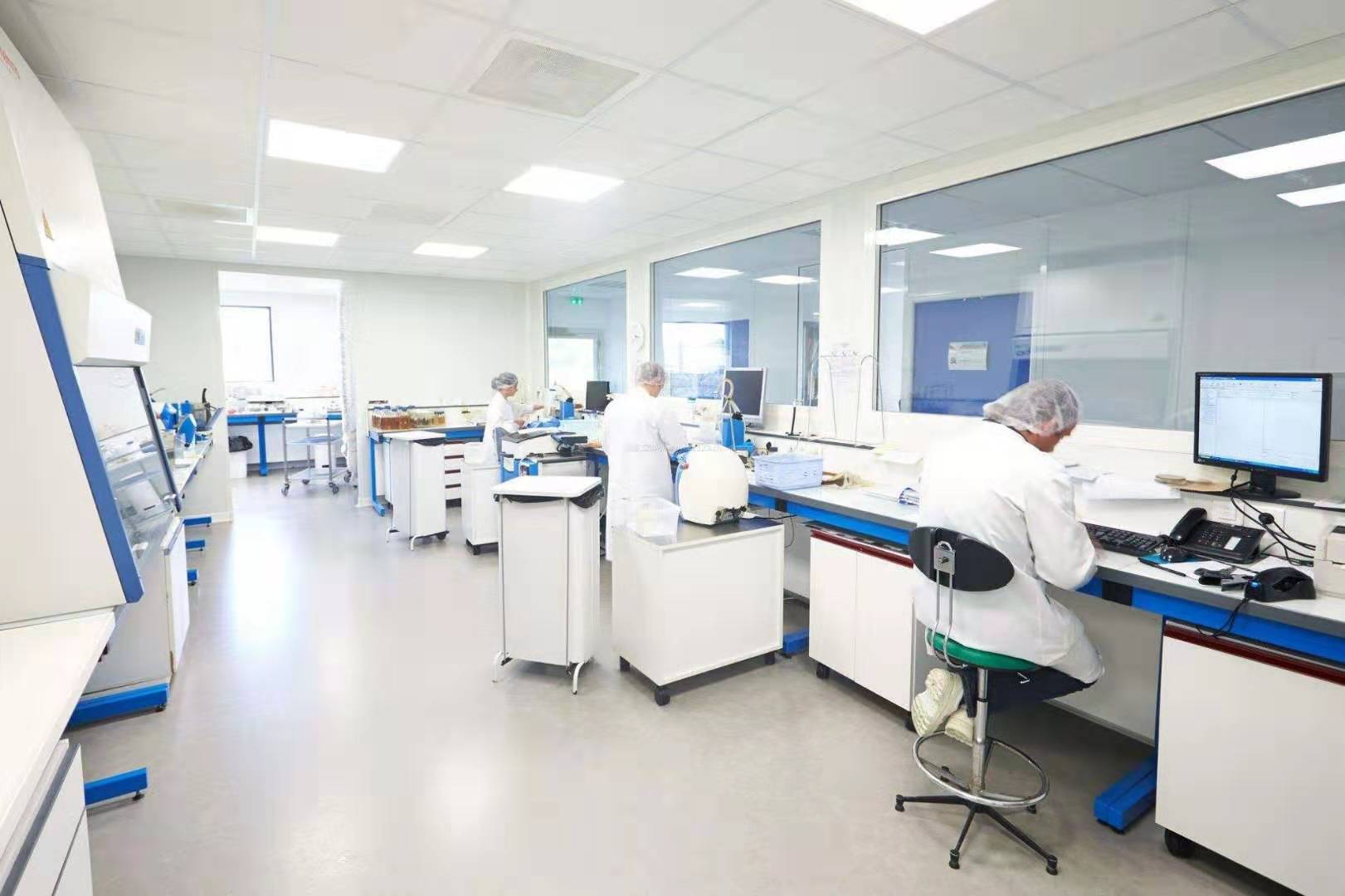

医学检验实验室是专注于临床分子遗传学及细胞遗传学检测、药品临床试验、科研服务，一般是有严格的质量控制标准及完善的质量管理体系。检验自身水平的第三方医学检测平台的医学研发平台，为各大医学领域(未开展的项目)、中小、专科医学和门诊、社区卫生服务机构、中小型民营医学机构、药企、科研院所等提供准确、快速的检验及科研。

医学实验室建设方案

医学检验实验室建设场地选址：

1.周边环境情况，充分考虑环境保护工艺设计要求，主要包括污水污物处理、噪音防护、辐射防护。

2.可选择在光线充足，通风良好的场所，与别的建筑有一定距离;

3.选择在便于样品采集、运输的地方，尤其是检测实验室与外界的交往较多，也应考虑交通的便利条件;

4.微生物根据所处理的微生物危害程度各分为四级，选择适合的级别。

医学检验实验室建设场地选址

医学检验实验室建设现场测量查看注意事项：

1.尽可能要求建设方提供现场的总平面图、分层图、实验室的平面图，要求有准确的尺寸标注;

2.实地感受建筑及室内的空间尺度和空间关系，查看现场是否有与建筑图纸样不符之处，实地感受原室内结构空间的比例尺度关系;

3.对现场关键部位、关键构件的组合关系及尺寸关系做必要的测绘和记录;

4.平面尺寸的测量一般从总门开始，一个房间一个房间地按次序进行。

医学检验实验室建设现场测量查看注意事项

医学检验实验室建设布局要求：

1.医学用房使用面积不少于总面积百分之75，房屋应当具备双路供电或应急发电设施，重要医学设备和网络应有不间断电源;

2.设置1个临床检验，建筑面积不少于500m2;设置2个以上临床检验，每增设1个建筑面积增加300m2;

3.有相应的工作区域，流程应当满足工作需要;

4.设置医学废物暂存处，设置污物和污水处理设施和设备，满足污物和污水的处理和无害化的要求。

医学检验实验室建设布局要求

医学检验实验室通风系统要求：

1.各区之间保持5pa的压差，以维持实验室空气洁净度，保证气流是从清洁区流向污染区，应在易于观察的位置设置压差表。

2.实验室应避免多个实验室共用一个空调机组的情况，单独的空调机组可避免交叉污染，节约运行成本。

3.空气净化系统应设置粗、中、高三层空气过滤，粗效过滤器应设在新风口处，中效过滤器应在空调机组的正压段，高 效过滤器应设系统的送风末端。

医学检验实验室建设通风要求，

医学检验实验室建设规划设计：

1.主要业务功能区：包括临床血液与体液检验、临床化学检验、临床检疫检验、临床微生物检验、临床细胞分子遗传学和临床病理等业务功能区域，符合生物管理和医学管理等相关要求，严格区分清洁区、半污染区、污染区，生物设施齐备。

2.辅助功能区：集中供电、供水以和别的等。

3.管理区：行政(人事、办公等)、采购、财务、质量保证、物流、 信息管理等部门;

4.设计方面：总体建设方案及各功能间规划，实验室家具的使用还有装修、水电、通风、空调等设计方案;

医学检验实验室建设规划设计

医学检验实验室装修流程：

1.总体施工流向：生产工艺或使用要求，往往是确定施工流向的基本因素，装饰装修工程采用自上而下的施工流向。

2.总体施工程序：测量放线 →设备主材采购→设备管线安装 → 装饰装修 →设备安装调试 → 清洁收尾 → 竣工验收

3.总体施工顺序：施工顺序是施工步骤上存在的客观规律。本工程配套工程，宜采用平行流水立体交叉作业，分系统、分施工段进行施工。

4.先设备管线安装，后装饰装修;

5.先干线，后支线;

6.尽量预制，减少零散安装;

7.先配合(与各工种)，如预埋、预留等，后单独作业;

8.先是风(排风管)、在是水(管道)、后电(线管)，即电躲水、水躲风;

9.小管让大管，支管让主管;无压力管让有压力管;一般管道让保温管道;

10.装饰装修工程先顶棚、再墙面、后地面。

手术室净化￨车间净化￨实验室净化￨爱德净化—山东爱德净化工程股份有限公司

摘要： 医院是一处供应大众医疗服务、康复服务，为病人重建健康身体的重要场所，医院中的手术部、ICU等空气净化区域，收治的都是患有较大乃至危险到生命安全疾病的病人，医护人员在给此类病人治疗的过程中，需要使用到诸多生命支持设备、抢救设备，所以保证这些区域的供电具有相当的安全性及稳定性具有极大的意义。

关键词： 净化工程；照明系统；动力系统；接地..

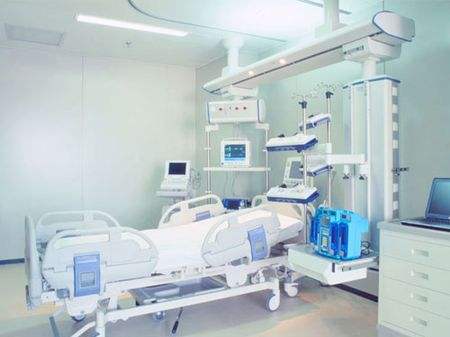

医院净化工程通指手术部、ICU（重症监护病房）、PICU（儿童重症监护病房）、NICU（新生儿重症监护病房）、血液病房、产房等科室的内部装修、洁净暖通、电气、智能化、医用气体、给排水等专业工程，以上区域不仅对空气的洁净度要求严格，同时对供电的合理性、稳定性、安全性也有极大要求，合理的供电有利于实现医疗场所的无线化或微线化，避免因设备线路过长导致阻碍通道、延误抢救时间，稳定的供电有利于避免因断电而引发的医疗中断事故，安全的供电有利于保障医护人员及病患的生命财产安全。以下将从照明系统配置、动力系统配置、施工工艺三个环节逐一剖析医院净化工程电气施工的相关要点。

1 照明系统配置

医院净化工程的照明系统不同于常规公用建筑的照明，由于净化区域内的空气须进行净化处理，尘埃粒子数、细菌溶度等均应控制在规定范围内，这就要求照明系统的配置要具有一定的针对性，要点如下 ：（1）所有照明灯具宜采用密闭型 LED灯具，灯具应采用嵌入吊顶安装；（2）应急照明不宜采用挂墙式，宜采用内置蓄电池的应急灯盘，嵌入吊顶安装，控制回路应注意采用应急点亮方式 ；（3）普通照明回路采用三线制，应急照明回路采用四线制，应做好接地措施 ；（4）手术室照明灯带应采用防眩光密封型专用洁净灯盘，嵌入式安装，避免积尘 ；（5）手术室书写台内应设置嵌入式照明灯 ；（6）麻醉复苏间、ICU、PICU、NICU 治疗区床位若采用设备带，应在设备带内设置床头灯，嵌入设备带安装 ；（7）高温灭菌器设备夹层内的照明应采用防爆灯具 ；（8）走廊处（如洁净区走廊、污物走廊等）的照明应采用隔灯控制，控制开关应集中设置 ；（9）手术室最低照度应在350LUX以上，辅房、走廊最低照度应在150LUX以上；（10）手术室内的应急照明应按照不低于总照度 50% 的方式配置。

2 动力系统配置

医院净化工程动力系统包括医疗设备（如麻醉机、呼吸机、吊塔、手术无影灯、手术床、抢救设备等）、净化空调设备、电动门等的配电，这些设备在整个医疗工作中的使用频率极高，配置要点如下 ：（1）医院净化工程的动力系统应采用 TN-S 系统回路；同时，应采用双电源供电，其中市电部分不宜少于两路，还应配置柴油发电机作为备用电源 ；（2）手术室、ICU 等具有生命支持电气设备的区域还应设置应急电源，如 UPS、EPS 等，必须实现在线切换 ；（3）应分别设置照明、插座、空调、设备配电箱，为保证供电稳定性，每间手术室都应配置一套不小于8KVA 的专用配电箱，手术室用电应与辅房用电分开 ；（4）配电箱应设置在非洁净区，不可安装在洁净区走廊、洁净辅房、手术室、ICU 治疗区等区域 ；（5）为避免微电击的情况出现，心脏外科手术室必须配置一台隔离变压器，安装在手术室专用配电箱内，手术室内应设置漏电报警面板 ；（6）手术室、ICU 等的进线电压总谐波畸变率不应大于 2.6%，电流总谐波畸变率不应大于 15% ；（7）每间手术室及每三床重症监护病房（含ICU、PICU、NICU）应设置一套医疗 IT 系统，同时还应设置绝缘监测报警装置 ；（8）每个手术室应设置 4 个治疗设备用电插座箱（其中 1 个带三相插座），采用嵌入方式分别安装在手术室四面墙上，安装高度为距地 300mm 高 ；（9）手术室内所有金属外壳设备、无影灯、吊塔、手术床、金属墙体等均应做好等电位接地，其中吊塔采用 16 平方无卤低烟阻燃单芯电缆接地，其他采用 6 平方无卤低烟阻燃单芯电缆接地。

3 施工工艺

技术负责人、施工员在施工前应充分做好与设计人员的设计交底工作以及与施工人员的技术交底工作，确保即将实施的施工工艺满足设计及使用要求，在施工过程中应做好巡检工作，返工的应做好复检工作 ；施工工艺要点如下 ：（1）安装配电箱必须横平竖直，配电箱的配电设备必须排列整齐。（2）照明、动力等安装线路均应采用暗管敷设，线管敷设在墙体、吊顶以内，在墙体面层及吊顶施工前应做好穿线工作。（3）所有电线、电缆应采用无卤低烟阻燃型电缆，线管应采用金属线管。（4）所安装的管口必须磨光，确保无毛刺、杂屑。（5）线管的走向应就近敷设，减少弯曲，穿过楼板时须采用厚壁管或增加套管，内外刷防锈漆。（6）线管敷设时，超过下列长度必须加装线盒，方便施工和维修 ：无弯曲超过 30 m ；有一个弯超过 20m ；有三个弯超过 8 m。（7）电缆敷设前应结合设计与现场情况，精确计算电缆长度，确保满足设计及施工要求 ；（8）在带电区域内敷设电缆，应有可靠的安全措施。（9）所有电线不得裸露在外，桥架与金属管的连接处应采用金属软管 ；（10）所有开关的开启方向必须一致，同时保证能够切断火线 ；（11）手术室内插座箱安装应采用嵌入式，确保不积尘 ；（12）电线电缆应设置好标志牌，注明线路编号，若无编号，也应写明电缆型号及起止地点，标志牌字迹应清晰、不脱落。

4 结语

历史上一些因供电问题引发的惨痛医疗事故警示我们 ：医院电气专业工程的施工容不得半点马虎，必须全面渗透照明、动力、接地等大小环节，确保供电的安全及稳定，以保障广大人民群众的生命财产安全。（资料来源：中国论文网

）

参考文献 ：
