空气过滤器主要几种产品和分类

（一）初效滤网

不织布滤网、阻漆网、天井棉过滤网;喷漆房,烤漆房专用过滤棉、椰子纤维滤网、玻璃纤维滤网、全铝质与全不锈钢空气滤网、金属框不织布空气滤网、耐高温型玻璃纤维滤网、玻纤纸框滤网、纸框滤网、不织布袋型滤网

（二）中效滤网

中效袋式过滤网、玻织袋型滤网、箱式滤网、铝隔板箱式滤网、SL-P细折景滤网、SL-P细折景滤网（镀锌框）

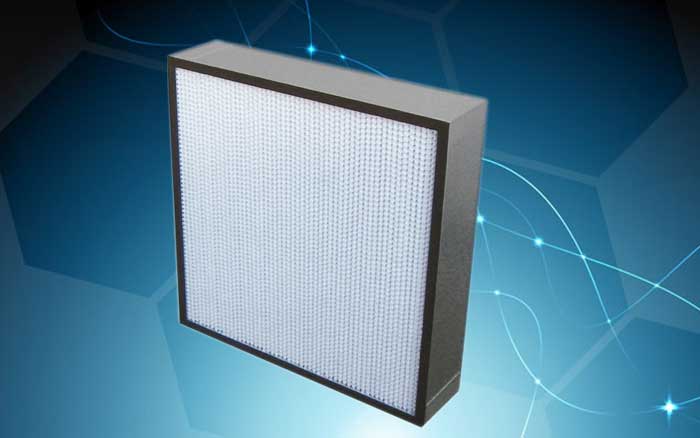

（三）高效滤网

细折景V型滤网、HEPA滤网、高风量HEPA滤网、ULPA滤网、T-BAR可更换滤网式HEPA、T-BAR不可更换滤网式（抛弃式）HEPA、T-BAR不可更换滤网式（抛弃式）ULPA

（四）活性炭滤网

活性炭纸框滤网、AQF高效率活性炭滤网、V型活性炭滤网

（五）FFU风机过滤单元

箱体材质有多种可供选择，送风均匀稳定，噪音低，逐台测试气流和电流及噪音方可出厂

（六）其它附属材料

无纺布、天井滤网、口罩、擦拭纸、无尘工作服、相关洁净室耗材及设备。

山东爱德净化工程股份有限公司作为国内较具实力的净化工程公司，有专门项目部负责食品车间净化、化妆品车间净化、印刷包装车间净化、电子无尘车间净化的设计、生产、安装和调试。公司集专业方案设计团队、健全配套产品渠道、专业系统施工队伍、完善的售后服务于一体。具备国家建设部门颁发的相关施工资质；拥有一支经验丰富的工程技术研发团队；凭借多年来在净化领域的专业积累，并结合国内多家工程施工管理实践，为国内客户提供全面优质整体净化系统技术支持。如果您想了解更多关于车间净化施工的信息，欢迎和项目部工程人员进行详细沟通。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

净化工程是指控制产品 (如硅芯片等) 所接触大气的洁净度及温湿度，使产品能在一个良好的环境空间中生产、制造。此环境空间的设计施工过程即可称为净化工程。

净化工程中空气净化处理方案

●净化工程中各级空气洁净度的空气净化处理，均应采用初效、中效、高效空气过滤器三级过滤。100000级空气净化处理，可采用亚高效空气过滤器代高效空气过滤器。

手术室净化，车间净化，实验室净化，爱德净化

●空气过滤器的选用布置和安装方式，应符合：初效空气过滤器不应选用浸油式过滤器；中效空气过滤器宜集中设置在净化空气调节系统的正压段；高效空气过滤器或亚高效空气过滤器宜设置在净化空气调节系统末端，高效空气过滤的安装方式应简便可靠，宜检漏和更换；中效、亚高效、高效空气过滤器宜按额定风量选用；阻力、效率相近的高效空气过滤器宜设置在同一净化车间内。

●确定集中或分散式净化空气调节系统时，应综合考虑生产工艺的特点和净化车间空气的洁净度等级、面积、位置等因素。凡生产工艺连续、无尘室或净化车间面积较大时，位置集中以及噪声控制和振动控制要求严格的洁净室，宜采用集中式净化空气调节系统。

●净化空气调节系统如需电加热时，应选用管状电加热器，位置应布置在高效空气过滤器的上风侧，并应有防火安全措施。

●送风机可按净化空气调节系统的总送风量和总阻力值进行选择，中效、高效空气过滤器的阻力宜按其初阻力的两倍计算。

●净化工程中净化空气调节系统除直流式系统和设置值班风机的系统外，应采取防止室外污染空气通过新风口参入净化车间内的防灌倒措施。

●净化空气调节系统设计应合理利用回风，凡工艺过程产生大量有害物质且局部处理不能满足卫生要求，或对其他工序有危害时，则不应用回风

爱德净化作为一家专业方案设计、系统工程施工、配套产品销售的净化工程企业，拥有专业的净化工程二级资质，实力雄厚，经验丰富，严格对净化工程的每一个细节，保障净化手术室的质量，是值得客户信赖的净化厂家。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

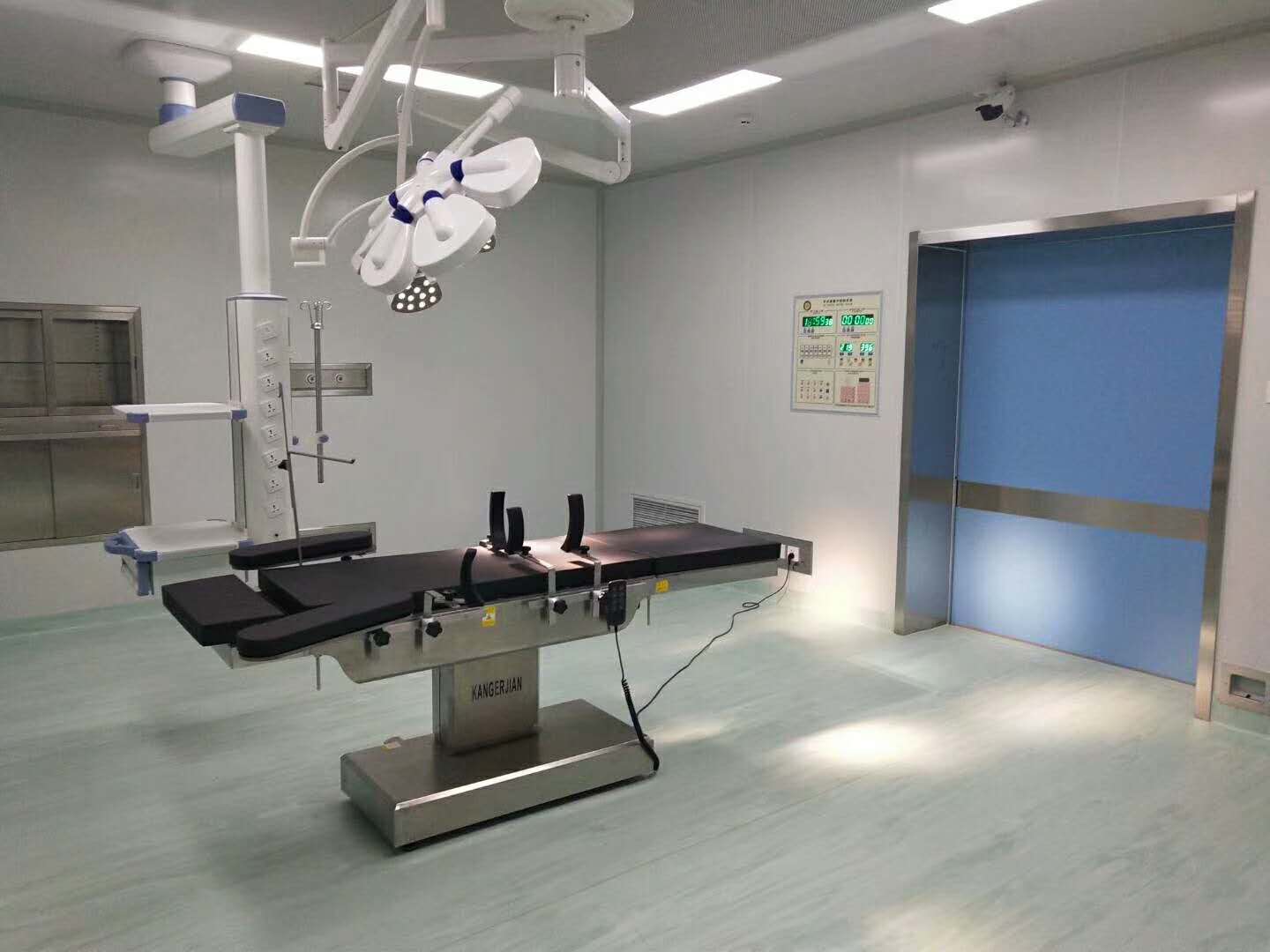

洁净手术室的正常运行，是手术室内各个机组的共同协作的结果。所以在日常手术室的运行期间，定期做好洁净手术室机组的维护保养对于确保手术室日常的净化效果是非常重要的，通过对实践工作分析，洁净手术室的维护保养需要掌握以下几个要点。

第一，对于自采新风的空调机组，洁净手术室应每周至少清洁一次采风口铝制滤网过滤器，如遇飘絮和沙尘天气应每周清洁两次。需注意，抽出铝网前必须关闭新风机组，清洗干净的过滤器必须晾晒干后方可安装。

第二，定期紧固、清洁洁净空调机组电控柜内的元气件，每三个月应对电控柜内元气件的螺丝进行紧固，监测其满负荷时的工作气流及温度，并对元气件表面进行清洁。

第三，洁净手术室需定期检查风机的冷凝水管路有无堵塞及气封内是否存有积水，冬天无冷凝水时要注意检查气封内积水是否干枯，如果干枯应及时加入清水使其保持水封状态。

第四，当控制面板的高效过滤器报警装置发出警报时，应及时检查净化天花内的高效过滤器。高效过滤器经3-4年的使用后，滤网会发生堵塞，滤网前压力上升，此时可调节变频器，提高风压，延长高效过滤器的使用寿命，必要时也可以更换高效过滤器。

第五，洁净手术室要定期对空气处理机机柜进行清洗和消毒，在北方地区，考虑到空气含尘率过高，需要及时检查更换自取新风机组的初、中效过滤器。同时，也要经常检查机柜内部，如机柜内有积尘也应及时进行清洁，必要时可对机柜内进行熏蒸消毒

山东爱德净化工程股份有限公司成立于2010年08月，十年致力于医院特殊科室建设，是洁净手术部净化、洁净手术室装修、ICU病房施工、新生儿NICU施工、CCU病房、医院检验科、中心供应室装修、层流病房施工、静脉配置中心设计施工的专业化企业。主要服务对象为个大中小型医院，拥有净化工程相关专业承包资质，行业案例众多，欢迎新老客户前来咨询。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

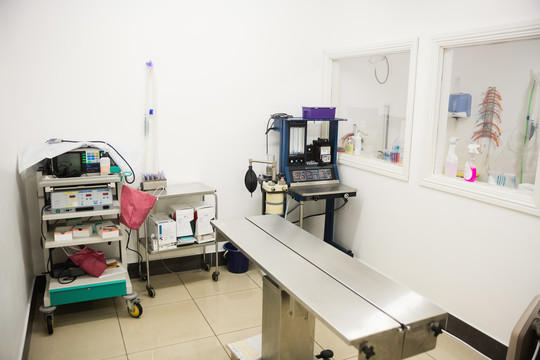

p2实验室是涉及致病性生物因子实验活动的常用实验室，在各级生物安全实验室中适用面最广、使用量最大。来源于工业技术的气压控制和空气净化技术与医学结合产生了新的特点，设计理念有了新的内涵。现就全国各地在负压状态BSL-2实验室和ABSL-2实验室工程设计中集中存在的关键性问题进行分析评价，提出合理化的意见。

1、功能区设置与平面布局

核心工作间是直接操作危险生物因子活动的区域，为提高室内气流的均匀性，减少气流死角和涡流，同时易于实验设施的布置与实验活动的进行，核心工作间的平面结构应尽量规整。由于核心工作间有气压等环境参数的控制要求，为了减少指标的丢失，其出入口应设置缓冲间。结合上述情况，负压状态BSL-2实验室的最基本结构应由核心工作间和缓冲间构成，并且，缓冲间宜设于核心工作间外侧，以保持核心工作间的完整性。对于负压状态ABSL-2实验室，可以设置独立的动物室，也可以根据需要将动物室与核心工作间合并。

更衣是进行实验活动的必要程序，设置专用更衣室有利于洁污分离，避免交叉污染。当实验室设置于大实验区域内，如设于某实验楼层的一隅时，由于人员在进入大区域前已进行一次更衣，所以实验室不应生搬硬套“一更、二更”模式，仅设一间更衣室即可。人员在更衣室穿戴防护用品后通过缓冲间进入核心工作间，形成合理的人流程序。

通常，为了建立合理的实验工艺流程，还需要在清洁区域设置准备间，并与核心工作间之间设置双扉传递窗，形成合理的物流程序。根据生物安全的基本理念，所有污染物在离开核心工作间前必须进行安全处理，因此无需设污物专用走廊。

目前，一些单位在建设负压状态BSL-2/ABSL-2实验室时希望配置样品库和淋浴间。对于样品库和淋浴间，建设单位可以另外独立设置，与每一个实验室捆绑建设应该不是提倡的方向，否则会使实验室建设复杂化，同时也会造成资源浪费，特别是样品库，分散设置会给病原微生物的管理增加难度。

对于地市级以下的单位，基于职能与能力定位，以及经济条件等因素，通常是建设很少量的负压状态实验室，在这种情况下，将整个单位的样品库与某个实验室一体化建设也是可行的，但必须处理好人流与物流的关系，平面布局的设计应保证样品库处于公用并安全的状态，不能受实验室的自身状态所牵制。至于淋浴间，建设单位也可根据具体情况适量设置，但需要合理处理人流与相应区域之间的关系。配置淋浴间的实验室，平面布局的设计宜满足下列要求：人员进入时可不经过淋浴间，按更衣室—缓冲间—核心工作间的途径进入；离开时可实现先进淋浴间，后进更衣室，按核心工作间—缓冲间—淋浴间—更衣室的途径离开。

由于在设置样品库和淋浴间的同时也增加了人流、物流的复杂程度，特别是在给定的、局限的建筑条件下，要兼顾各方面的逻辑关系，合理处理平面布局，往往会遇到较大的困难。样品库的设计还需考虑夏季通风降温的措施。

2、通风与气流

既然选择了负压状态的BSL-2/ABSL-2实验室，其前提是实验室空气中有病原微生物污染的隐患，因此不应采用循环空气，即应采用全新风系统。

2.1 整体区域气流组织 在实验室整体区域内，为防止有害因子无序或逆向扩散，污染相对清洁的区域和外部环境，气流方向应由清洁区流向污染区，形成定向的气流组织，如：清洁区—缓冲间—核心工作间—排出至室外。

2.2 核心工作间气流组织 核心工作间是污染风险最高的区域，为降低实验操作人员遭受污染的几率，气流应从相对清洁处送入，流经工作人员后流向污染源，从污染源方向排出，保证工作人员处于上风向。

送、排风口的布置方式直接决定气流组织的形式。气流组织应遵循使室内气流死角和涡流降至最小程度的原则。风口布置可采用对侧上送下排或对侧上送上排方式，无论采用哪种方式，送风口应尽量贴近相对清洁侧顶棚边缘处，排风口应设于对侧下方墙体或上方顶棚边缘处，形成相对均匀的定向气流。局部排风装置操作窗口的吸入气流方向应与房间气流方向一致，避免房间气流对局部排风气流造成横向干扰。送风口不得设置于生物安全柜等局部排风装置的上方以及顶棚中央，一是避免送风气流对局部排风气流造成纵向干扰；二是避免形成较大的死角和涡流。

3、室内环境指标

3.1 负压状态BSL-2实验室气压 为保证相邻相通区域之间的空气由洁净区流向污染区，形成比较可靠和稳定的定向气流，区域之间应保持一定的压力梯度（负压），通常，可靠的压力梯度应不小于10Pa。由于室内气压的正常漂移值允许在±5Pa之间，因此，实际调试值宜不小于-15Pa。

对于采取机械通风的缓冲间，空气压力（负压）可按-10Pa设计；核心工作间的压力应提高一级梯度，因此，空气压力可按（-10Pa）＋（-10Pa）=-20Pa设计。结合±5Pa的正常漂移值，实际调试压强宜控制在-20Pa～-30Pa。按照上述情况进行逆向推算验证，从核心工作间至缓冲间再至清洁区（外部环境），各相邻相通区域之间的压力梯度可保证不小于-10Pa，符合生物安全的一般要求。

3.2 负压状态ABSL-2实验室气压  《实验室生物安全通用要求》规定ABSL-2实验室动物饲养间的室内气压应控制为负压。

对于动物饲养间与核心工作间合并使用的，同上述3.1，缓冲间可按-10Pa设计，动物饲养间（核心工作间）的压力可按-20Pa设计。

对于设置独立动物饲养间的，若饲养间的缓冲间与核心工作间的缓冲间处于并列状态，即出入口位于同一个压力区域，则动物饲养间及其缓冲间的压力可等于或大于与核心工作间及其缓冲间的压力。因此，动物饲养间和核心工作间的压力可按-20Pa设计，其各自缓冲间的压力可按-10Pa设计。

对于动物饲养间与核心工作间相邻相通，人员经过核心工作间进入饲养间的，缓冲间的负压应高于核心工作间一个梯度，饲养间的负压高于缓冲间一个梯度。因此，核心工作间的负压可按-20Pa设计，缓冲间的负压可按-30Pa设计，饲养间的负压可按-40Pa设计。

3.3 其他指标 BSL-3实验室要求在正常情况下相对湿度宜控制在-30%～-70%范围内，在消毒状态下相对湿度应能满足消毒灭菌的技术要求；实验室的温度宜控制在-18℃～-26℃范围内；在安全柜开启情况下，核心工作间的噪声应＜60dB（A）；实验室防护区的静态洁净度应不小于8级水平。上述要求是针对病原微生物实验活动以及职业卫生提出的通用要求，也是基本要求，于对完全密闭并采用人工气候的负压状态BSL-2 /ABSL-2 实验室应同样适用。需要特别说明的是洁净度问题：

（1）现有相关标准和规范对于BSL-2 /ABSL-2实验室没有洁净度要求，同时，实行空气净化需要增加投资和运行费用；

（2）8级洁净度即日常所称的10万级洁净度，是较低的洁净水平，较容易实现；

（3）洁净环境有利于延长生物安全柜的使用寿命，也有利于保护样品和保证实验质量；

（4）缓冲间的作用是减少相邻相通区域之间环境参数的丢失，若采取净化措施将有利于其功能的发挥，但会增加相应费用。是否采取净化措施，建设单位可根据自身情况进行选择。

4、小结

p2实验室可以呈常压状态，也可以呈负压状态，但不得呈正压状态。是否建设负压状态的实验室，建设单位可根据实验内容、经济条件等因素作出选择。

《实验室生物安全通用要求》对常压状态BSL-2 /ABSL-2实验室的建设要求作出了比较明确的规定，并且易于理解，实施难度较小，但对负压状态BSL-2 /ABSL-2实验室没有作出规定。从各地实验室建设情况看，常压状态实验室基本符合标准要求，负压状态实验室存在的问题比较多。实验室建设在没有单一标准或规范支持的情况下，可以运用多领域的标准与规范，以及相关学科的知识进行工程分析与设计。相对于常压状态，负压状态实验室的基本要求更为复杂，其功能分区、气流组织、人流物流、环境参数等，不仅应符合生物安全理念和实验工艺要求，而且应符合暖通工程、建筑工程等基本原理与要求。

山东爱德净化工程股份有限公司专注于实验室建设工程、医疗净化工程、净化车间系统工程。具备行业相关经营资质，从工程咨询设计、施工管理、设备和耗材供应、技术服务，到实验室认证、维修管理等，为医疗净化工程、实验室系统工程、净化车间系统工程行业提供全面完整的解决方案。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

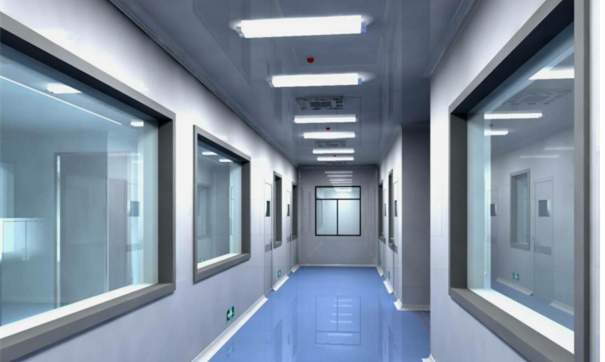

洁净手术室是一套系统体系，不仅要求手术室内部的洁净程度，对于走廊和辅助用房的的结构建筑材料也是有要求的。那么，

   第一，洁净走廊及洁净辅助用房墙壁、吊顶选择亚光复合彩钢板饰面，地板选择PVC防静电卷材地板。

   亚光复合彩钢板特点：具有体轻强度高、保温隔热、隔音性能好、耐酸碱、抗腐蚀性强等特点；

   亚光复合彩钢板装饰工艺：采用专用龙骨做为墙壁框架，外加复合亚光彩钢板做饰面，复合钢板以模块形式现场专业组合安装；龙骨可靠保证室内装饰结构强度；室内墙面与墙面、墙面与地面、墙面与天花板相连处均采用圆弧角结构，使室内无直角及卫生死角，饰面连接拼缝采用专用密封胶密封,保证洁净走廊及洁净辅助用房处于气密状态；该种装饰结构响应标书要求，便于后续发展的升级与改造。

   结构装饰效果：洁净走廊及洁净辅助用房墙壁、吊顶选择亚光复合彩钢板饰面，使辅助部分装饰整洁、美观。

   吊顶高度：洁净走廊及辅助用房吊顶高度为2600mm。

   第二，净化板洁净手术室洁净走廊及辅助用房地面装饰。

   地板特点：

   1、不同寻常的耐磨性，使该种地材具有超常的使用寿命；

   2、使用PU、石粉填充料和PVC组合而成，对环境无损害；

   3、卓越的防火性能达到B1级“难燃”防火要求，表面抗热灼伤；

   4、抗重压载荷能力强，重物压过无划痕不变形；

   5、防水抗洗刷、防滑、耐消毒剂腐蚀；

   6、辅助区铺制的为防静电型PVC地板，可有效防止灰尘的聚集；

   7、地板二十年免打蜡，降低维护费用，提高了工作效率。

   铺制工艺：地板与地面采用进口专用环保胶粘接，地板之间接缝采用同质专用焊条焊接、刨平使地面形成一体；地板与墙面连接采用圆弧过渡，以保证墙角不积尘；便于卫生清扫。

   装饰效果：可制做出简单明快的图案，使手术部整体装饰更具艺术美感，以改善医护人员的工作环境。

   第三，净化板洁净手术室洁净走廊及辅助用房门的配置。

   洁净走廊入口设置一樘对开玻璃地弹密封门。

山东爱德净化工程股份有限公司是以洁净手术部净化、洁净手术室装修、ICU病房施工、新生儿NICU施工、CCU病房、医院检验科、中心供应室装修、层流病房施工、静脉配置中心为核心的医疗专业工程整体方案供应商。医疗专业工程整体方案是以客户的需求为中心，为客户提供医疗专业工程咨询、规划设计、生产制造、施工安装、维护保养等专业化、系统化、一体化解决方案。公司是国内主要的医疗专业工程整体方案供应商之一，坚持“客户至上，服务为先”的服务原则，秉承“诚信为本，合作共赢”经营理念，为医院提供现代化整体医疗工程服务，打造安全、洁净、智能的生命支持工程，提供安全、先进、可靠的生命支持系统。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

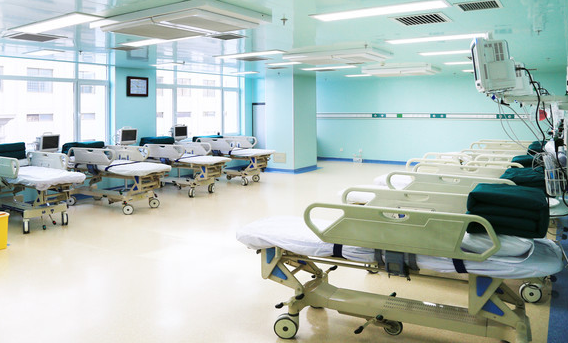

医院是特殊的公共区域，在其流动人群中，老弱病残的聚集比例远大于一般公共场所，因而对建筑装饰材料的安全性能提出了很高的要求，医院工程中建筑装饰材料应将安全性放在首位。

1供氧管道

医院供氧管道卫生有严格的要求，必须清洁、环保、无卫生死角、无毒、无害。有较好的抗菌和抗酸碱能力，以达到无菌的要求，避免医院内交叉感染的发生。因此。现代医院供氧管道多选用脱脂紫铜、304卫生级不锈钢管材料，施工方便，坚固耐用。

2墙面装饰材料

墙面装饰材料有磁砖、壁纸或涂料等，还有进口或国产花岗岩、大理石，也有用环保型PVC作墙面保护材料的。与国外医院相比，中国医院大多偏爱大面积地使用国产或进口花岗岩、大理石，并附以异型线条造型，显示气派、豪华之感，国外的大部分医院钟情于使用高档的瓷砖、文化砖、文化石及矶理纹乳胶漆，通过别具匠心的设计，使人耳目一新，充满亲切感。

环保型PVC墙面材料有耐刮、耐磨、易清洁、色彩丰富的特点，同时防撞、抗冲击，可考虑大规模使用。

3天花装饰材料

天花一般以轻钢龙骨石膏板、硅酸钙、矿棉板、铝扣板等为材料吊顶，考虑清洁因素，吸声较好的矿棉板却很少使用；公共空间适宜采用轻钢龙骨石膏板、硅酸钙板，而公共走廊、行政办公、科教室、检验、治疗、处置室等辅助用房，可采用凹槽龙骨的硅钙板或矿棉板做吊顶，这种材料具有吸音、防霉、质轻、易清洁、便于切割更换等优点；至于卫生间，可选铝扣板吊顶。

4防护类材料

现代医院的辅助检查仪器以及特殊检查设备的种类越来越多，而设备对其使用环境有着特殊的要求。需要医院做防护的医疗设备主要分为两类：一类为具有放射性能量的设备，主要是对机器使用时所产生的中子、γ射线、χ射线的防护，一般来说小能量射线的防护可用钡浆抹灰处理；大能量的射线则需要用混凝土或铅板防护；另一类则为产生电磁的医疗设备，如核磁共振，此类则一般用铜板屏蔽即可，玻璃则使用含有铜网的磁屏蔽玻璃。

在PEC-CT的药品合成室，不仅需要有放射性防护措施，还需要采用洁净设计以满足国家药品管理规范。

5洁净类材料

在医院的组成单元中，洁净区域是很重要的一个组成部分，并有着其特殊的使用要求。

依中国医院目前洁净工程的整体水平及工程造价的承受能力，在手术室的手术间、供应室洁净区、实验室中，一般选用以下材料：墙面、天花可使用电解钢板、不锈钢板、防锈铝板、彩钢板类金属材料和卡索板、抗倍特板、酚醛树脂板等非金属材料；地面材料则选用弹性地板。

在手术室的其他区域、供应室的清洁区、污染区中除选用手术间的材料外，一般从降低成本方面考虑，天花可选铝扣板、铝塑板，墙面可选抗菌乳胶漆，地面则可用弹性地板（非抗静电）、地砖、水磨石等。这些材料各有优缺点，在材料选用过程中，要根据医院的手术人次，后期维护周期等因素，谨慎选用材料以达到高性价比的效果。

6一般公共区域用材

在医院的整体设计中，除了设备用房、洁净区域外，一般公共区域是占比重最大的一部分。在这些区域内对于建筑材料的选用基本要求是洁净、耐用、抗腐蚀等。

这些区域的天花、墙面和其他公建所用的材料相差不大。天花一般为石膏板、铝扣板等吊顶；墙面越来越多地使用乳胶漆调色以增强艺术性，墙面砖则使用较少；地面用弹性材料较多，地砖、石材则主要在大厅、电梯厅使用。

考虑到医院内人流量大，人员密集，后期维护与保洁难度较大，因此在选用材料的过程中，以耐用的装饰材料为宜。在一般医院建设中不锈钢这种洁净度高、耐磨性强、擦洗容易的材料成为首选。医院的护士站、交款取药窗口和配药台等家具配套小件主要使用此种材料。随着技术的发展，家具台面、窗台板中色丽石也广泛应用起来。

读而思

医院洁净及中心供氧系统工程建设在选择建筑材料时，应该将建筑材料的安全性放在首位，结合使用寿命、维护清洁方便性和外观等指标，选择合适的产品。

山东爱德净化工程股份有限公司是一家专业打造医院洁净手术室、ICU、消毒供应室、血液净化中心、静脉配送中心、疾控中心、数字一体化手术室、介入手术室、正负压手术室、射线防护、产科、婴幼儿病房、烧伤病房、血透室、检验科、病理科、整形美容手术室等净化工程的高新技术企业，业务范围主要涵盖医疗建筑装饰装修工程、中央空调工程、电气工程、智能化工程、给排水工程、气体工程等的设计与施工。公司集专业方案设计团队、健全配套产品渠道、专业系统施工队伍、完善的售后服务于一体。具备国家建设部门颁发的相关施工资质；拥有一支经验丰富的工程技术研发团队；凭借多年来在净化领域的专业积累，并结合国内多家工程施工管理实践，为国内客户提供全面优质整体净化系统技术支持。如果您想了解更多关于车间净化施工的信息，欢迎和项目部工程人员进行详细沟通。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

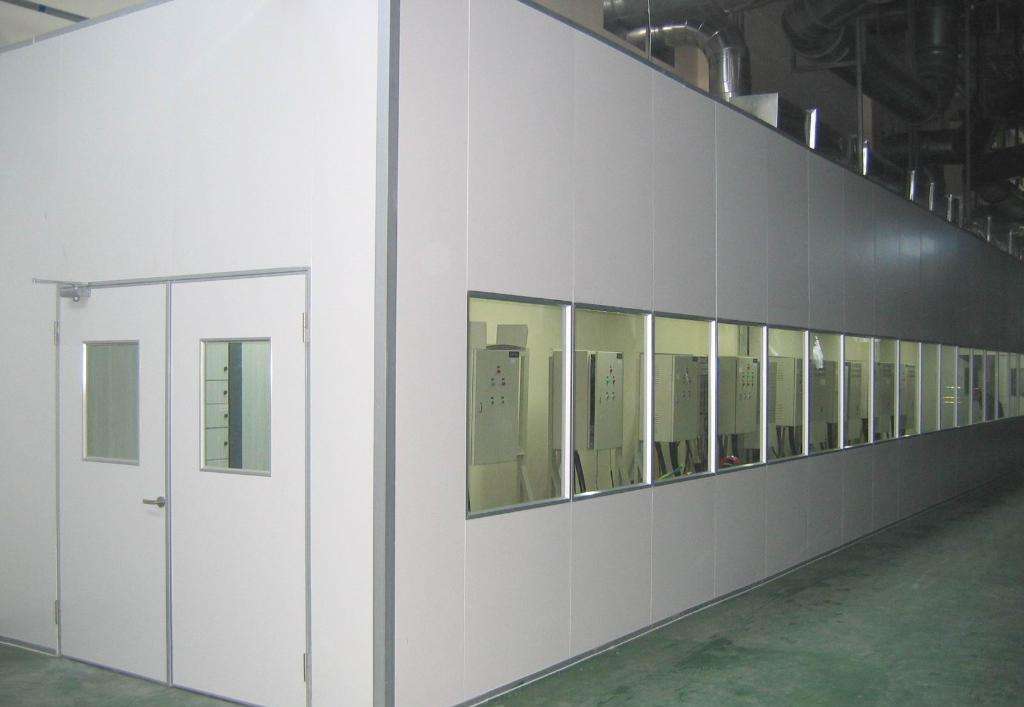

一，生产设备如何防尘

   ⑴．若所用生产设备易产生尘埃，则在可能条件下可将之布置于风尾地点；

   ⑵．掩盖因磨损、切削而发生微尘的发尘部位；

   ⑶．操作设备时，为避免卷起附近微尘，动作不宜过大，并尽量减少与零件或产品的接触

   ⑷．生产设备应配置旁路阀，以免因气体或液体的滞留造成污染

   ⑸．供应化学物质进入生产设备的各项设施必须安装过滤设备

手术室净化￨车间净化￨实验室净化￨爱德净化

二，如何做好无尘室的维护管理

1.做好环境监测与管理

每日定时测量无尘室内的运转环境状况，如温度、湿度以及微尘粒子数，以确保掌握室内环境质量，若有数据异常，也可及时作出紧急处理。

2.做好建筑物的维护管理

   ⑴．建筑物内部要定期检查进行清洁维护

   ⑵．窗户和门要定期保养

   ⑶．地板要定期清扫，更新损坏部分

   ⑷．隔间墙以及天花板也要定期检查进行清洁和封补等等

3.做好防尘空调设备的维护管理

 （此铁盒上装有粘尘纸，能有效的消除气流中的异物，从而降低空气异物密度。）

⑴．冷冻主机、泵浦、锅炉及冷却水塔：定期检查保养、记录运转状况以及水质变化分析，以调整加药量等。

   ⑵．温度、湿度及微尘粒子浓度：定期校正检验，若有设备移动或施工时须做局部测量。

   ⑶．风管及出风口：定期检查风管是否有腐蚀、污染、尘埃堆积或保温脱落等。

   ⑷．空气调节器：定期检查隔板接缝、内部污染状况以及冷热盘管是否有腐蚀现象。

   ⑸．过滤网：定期检查，及时更换。

   ⑹．室内压力：连续监视室内压力记录，以维持正压为基准。

   ⑺．送风机：定期检查送风机运转状况。

   ⑻．测试及测量仪器：定期校正及保养。

三，除湿机一般故障分析以及检修

1，除湿机不除湿故障的检修顺序

（1）．通风系统故障

   ① 进风栅与出风栅：

   A．人为损坏或老化龟裂；

   B．进风或出风严重受阻；

   ② 空气过滤网：被灰尘阻塞或损坏；

   ③ 蒸发器：

   A．蒸发器冷凝器翅片积尘；

   B．蒸发器表面结冰；

   ④ 风扇电机：

   A．电容器损坏；

   B．风扇电机抱轴；

   C．转子与轴松动；

   D．轴弯曲变形；

   E．轴承损坏；

   F．绕组烧毁；

   ⑤ 风叶：

   A．固定螺丝松动；

   B．风扇风叶变形或损坏；

   C．风叶积尘严重，严重影响出风量；

   D．小型除湿机风叶还存在因积尘严重而卡死风叶的现象。

（2）．电气系统故障

   ① 压缩机、风扇均不转：

   A．电源被切断；

   B．开关未合上；

   C．插座断线；

   D．电压过低；

   E．断路器断开；

   F．保险管烧断。

   ② 压缩机不转、风扇转：

   A．启动器故障；

   B．电容器故障；

   C．过载保护。

   ③ 压缩机、风扇均运转：制冷系统故障。

（3）．制冷系统故障

   ① 制冷剂全泄漏；

   ② 制冷系统堵塞：

   A．脏堵；

   B．油堵；

   C．焊堵；

   ③ 制冷剂过量；

   ④ 压缩机无排量（故障）

（4）．压缩机故障

   ① 压缩不良，高低压室窜气；

   ② 运行件损坏，压缩机抱轴。

2，除湿效果变差的故障检修顺序：

⑴．空气过滤网积尘严重，气流受阻；

⑵．出风口吸障碍物，气流受阻；

⑶．风机转速变慢；

 ⑷．房间密封性差，室外湿空气大量渗入；

⑸．房间面积过大；

⑹．室内散湿物过多；

⑺．蒸发器翅片上积尘较多，使冷冻除湿效果降低；

⑻．蒸发器表面结霜；

⑼．蒸发器内积油较多，制冷除湿效果降低；

⑽．制冷剂充量不足；

⑾．制冷剂泄漏；

⑿．毛细管规格不对，管径较大，节流降压不够；

⒀．制冷系统发生冰堵；

⒁．制冷系统部分堵漏；

⒂．制冷系统内有空气；

⒃．压缩机压缩不良，排量减少。

3，除湿机噪音增大故障的检修顺序：

⑴．地面不平，除湿机放置不平稳；

⑵．除湿机上零件松动；

⑶．除湿机内有异物；

⑷．风扇扇叶损坏或变形引起动平衡被破坏；

⑸．启动器故障；

⑹．管路之间有碰撞；

⑺．风机缺油；

⑻．风机轴承故障；

⑼．压缩机噪音过大；

   ⑽．充注制冷剂或润滑油过多，造成液击。

4，除湿机向地面流水故障的检修顺序：

⑴．除湿机放置不平衡，接水槽过度倾斜，致使水溢出；

⑵．接水槽的排水孔或排水管堵塞；

⑶．接水槽损坏漏水；

⑷．出水管连接处漏水或出水管老化破裂。

5，压缩机不能启动的故障检修顺序：

⑴．电源故障，电压过低；

⑵．电路保险管烧断或开关损坏；

⑶．启动电容器损坏；

⑷．过热保护未复位或故障；

⑸．各种继电器未复位或故障；

⑹．电机绕组断路或烧毁。

山东爱德净化工程股份有限公司拥有雄厚的技术实力和施工经验，根据需洁净场所的不同，利用专业设备，形成不同等级的洁净标准空间，打造最适宜的生产和工作环境。目前，和众多企业建立着紧密合作的关系，是值得信赖的专业无尘室净化工程实施者。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

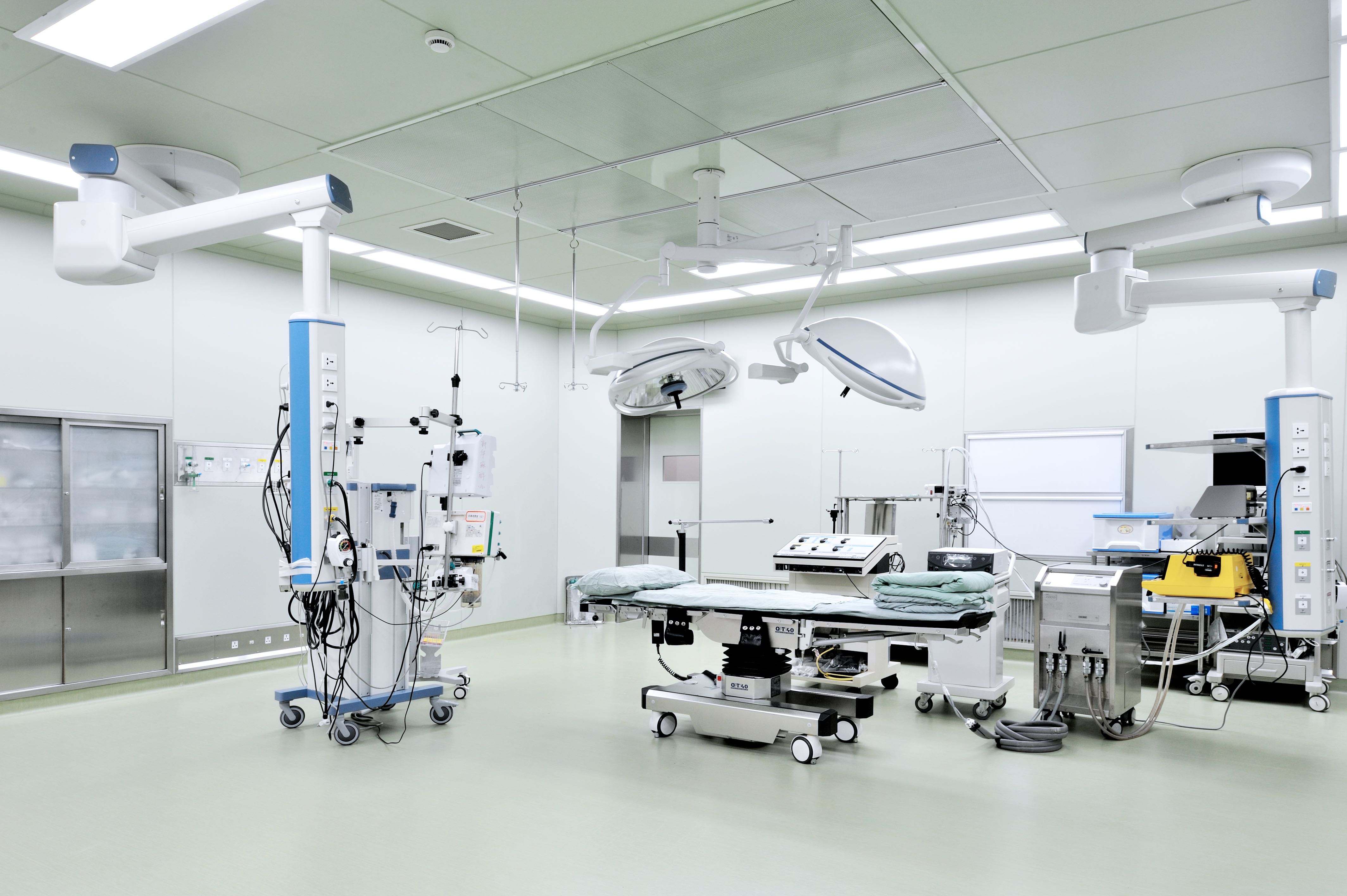

针对国内医院洁净室及空调系统存在的设计与设备选型的问题，本文在洁净手术室执行标准、设计理念、设备配置选择、机组保养等方面提供了参考意见。 2009年3月，天津蓟县妇幼保健医院内6名新生儿发生感染，5名死亡。卫生部公布调查结果：此院手术室气流组织不合格，暖箱消毒不合格。近日某部门在对北京几家医院已建成的手术室及空调设备进行了几项常规检测，结果令人震惊：其中有一家手术室设定温度与实测温度相差6~8，设定湿度与实测湿度相差最大为38%（无论在手术室还是在空调机房，温湿度设定调整均不起作用）；室内外压差与规范要求相差了31Pa，应为正压手术室的成了负压；室内噪音将近70分贝。

   对系统疏理时，发现集中新风预处理的管道内有抢风现象，造成各手术室压差混乱，有的手术室送风量只相当于设计值的60%左右，对机组检查时，发现机组表皮已大面积锈蚀溃烂，接缝处漏风严重，机组的控制系统、传感系统、加湿系统、电加热、风阀、水阀均为工程公司在施工中后配，所选组件均为在中国知名的国际品牌。再进一步观察，运动组件并未失灵，但运动逻辑混乱，机组的段位明显不合理，并且为负压机组。医院的维护人员告诉我们，这个工程自交付以来，就不断被迫进行改造，但始终无法满足正常使用要求。

   通过对上述的问题进行分析，发现这些项目在设计及设备选型上都存在着很大问题。

   根据笔者多年参与医院各类洁净室建设的经验，我们在此为用户提供一些参考意见，希望能对建设长期良好运行的手术室及其他洁净室有所帮助。

一、医院洁净室专用空调的生产依据

   我国2004年颁布了《洁净手术室用空气调节机组》GB/T19569-2004国家标准。尽管这个标准还需要进一步补充完善，但它仍不失为一个针对专用领域的专业标准。而目前欧美尚没有针对手术室专用净化空调机组的技术标准。目前在一些招投标文件中出现的如DIN1946-4、VDI6022、Eurovent等，虽对在医院使用的空调有所涉及，但均不是手术室专用空调技术标准，无论在形式上还是内容上，都不如我国的国标更专业。

   按照我国法律规定，无论是进口产品还是国产产品，均应首先满足我国的国家标准才被允许在中国境内销售，除非中国国家标准与国外的标准有官方正式的互认。而现实的情况是由于各个国家和地区的气候条件相差巨大，空气受污染的程度和原因也不同，所以权威性的国际标准难以形成，各国只能根据自身的情况，借鉴其他国家的一些先进经验，自行制定标准，也很难形成互认。我国的现行国家标准时基于我国的气候条件和经济发展程度而制定的一个可以普遍推广的基本标准，并不是有些人说的是一个可以被忽视的标准。

二、医院洁净室用空调≠空气处理机或组合式空调器

   我国尚有很多医院在洁净室建设项目上使用空气处理机或虽冠以医用、卫生的名称但并无本质不同的空气处理机。但是医院洁净室用空调即手术室专用空调机组是空气处理机的一个专业分支，它不等同于空气处理机。医院洁净室用空调在许多方面与商用、工业、民用的空气处理机有着明显不同的要求，它在漏风率、送风量、噪音、温湿度控制等方面的要求较通用型空气处理机要严格的多。另外，它还有防菌、杀菌和自身不能成为污染源的要求。

三、手术室环境控制要求

   我国2002年颁布的《洁净手术部建设技术规范》GB50333-2002中，针对不同级别的手术室给出了相应的控制指标，但对机组温湿度的控制精度没有提出要求，这一点在《洁净手术室用空气调节机组》中得到了补充：机组的温度调整区间为21~27，控制精度为±1，湿度调整区间为40%~65%，控制精度给出了较宽的±10%，从现代医疗发展的实际需要来看，这明显是不够的，例如在各种移植手术中，各国的医生们已懂得利用大范围的温度调整来减少患者的出血量及帮助恢复体能，这需要温度在16~28的范围内可调，而在治疗烧伤病人及哮喘病人的手术中，湿度的控制可缓解病人的痛苦，可提高手术的成功率。

   另外，我国现行的用于通用建筑空调设计的各地室外环境。依据如果直接应用于手术室建设，是存在问题的。手术室（还有血液病房等等）不同于任何其他民用空调服务场所，它要求每一天每一刻都应被控在合格的状态之内，这就需要对极端天气状况必须加以考虑，所以在计算冷、热、湿负荷时也应参考每年的最高气温、最低气温、最高环境湿度和最低环境湿度来。

   以北京为例，全年室外环境参数超出通用设计依据参数的时间在90天左右，也就是说如果计算不当，手术室全年有三个月时间可能是在不合格的情况下运行。

四、设计理念

1.单独预处理新风

   据我们了解和通过与建筑科学研究院空调所专家的沟通，国内大部分专家学者都已倾向于新风单独处理，这样更利于压差的控制、利于手术室的灵活使用、利于洁净室温湿度的控制，可防止净化系统内的抢风以及由于将所有湿负荷交给集中新风处理而带来的其他问题。

2.新风集中预处理后直接进入静压箱与循环机组送风混合可行吗？

   理论上在特定的条件下是可行的。但在实际施工中却几乎不可能实施。这种设计方案要求系统安装空间上要允许，新风压头与循环风压头及高效过滤器阻力都要保持一定的平衡，还有要求集中处理的新风到达各个房间的静压箱时，余压保持一致，否则在循环机组的参数选型上就会很麻烦，手术室过滤器的脏堵情况也要基本一致，这显然是无法实现的，因为不仅在设计时设计师难以给出各处的参数，实际施工时由于各种因素的限制导致的最终管道敷设也不可能严格按原设计图一模一样地实施，而手术室的使用频率也不可能一样，而最后的结果是几个压力和阻力之间不可能平衡，勉强达到初始平衡后也需在使用中不断地调整，这又带来了新的问题：谁来调？在什么时间调？保修期结束后的费用问题等等。

3. 按(二)的方法，用Y型接法不能解决压力平衡问题

   Y型接法能解决充分混流的问题，但解决不了压力动态平衡问题。我们都有这样的体验，在洗澡时初始调好一个水温，但如果其中一个冷水或热水的供水压力有变化，整个出水的温度就会剧烈变化，冷热水的出水量这时也分别产生了变化。在现实生活中，水系统压力变化的可能性要比洁净室风系统压力变化的可能性要小得多，换句话说，洁净室风系统的压力变化几乎是实时的。

4.湿度优先与自控

   湿度优先主要是为了防止系统内长期高湿产生霉变，系统设计上的保障是必不可少的。但对于房间内的温湿度调控要求它是同时实现的，真正的恒温恒湿控制器可以做到这一点，并不是管了湿度管不了温度，上述说法只有在控制系统的温、湿度控制器是单独分开的两个控制器或者一个控制器内有两个独立的过程控制程序时才有一定的道理。

5.两管制净化空调不能满足全年手术室内环境稳定

   两管制的设备在秋冬之交、整个冬季及春冬之交时，系统内只有热源而没有冷源。而现代手术室是一个封闭的环境，只有新风进入，而新风的温度和风量往往不足以承担室内产生的热负荷，所以会造成手术室内过热。

6.冬季时也需要为净化空调系统提供冷冻水

   冬季仍需要为净化空调系统提供冷冻水，但冷水机组并不是在时时制冷，只是在室外环境温度较高或者室内热负荷较大时才会自动工作。值得说明的是，由于医院建筑在冬季整体供暖，手术部内不可避免地产生区效应，即使手术部不供暖时，也会因整幢建筑内的相邻区域供暖而使温度值升高至相近的温度，这样再加上室内的人员及其他发热设备，就会造成室内温度较高。这一点上，各地区也有明显不同，越是北方，冷水机组的工作时间就越短。

7.夏季时，四管制净化空调也需要热水

   夏季净化空调最好能有热水。因为高温天气下，机组优先除湿而使空气过冷，需要热补偿而达到恒温恒湿并且降低空气的相对湿度。机组内虽设有电加热补偿，但一般设计值都较小，并且即使是分级启动也不可能像热水那样易控热量的大小，会影响送风温度的稳定。如果您需要手术室内温湿度控制精度高，最好供应热水。选择较大功率的电加热也不节能，同时受限于医院的配电总容量。

8.通过控制新、回风混合温湿度，不能避免冷盘管过冷而造成冷热平衡带来的能耗问题

   机组的运行只可能听命于一套温湿度传感系统，这套传感系统只能是用于感知房间内温湿度的，因为稳定控制房间内的温湿度才是我们的最终目的。如果将传感器置于新回风混合处，房间内的温湿势必会紊乱，任何一个空调系统都是维持一个特定服务区域内的温湿度动态平衡，不可能在换热器前后出现两个平衡点。

五、机组的配置

   依据《洁净手术室用空气调节机组》国家标准中的定义，手术室专用空调是“一种向洁净手术室和为其服务的区域或其他类似的有生物控制要求场所直接提供处理空气的专用设备。它主要包括空气循环和过滤装置，不但包括制冷系统、加热、加湿、净化和通风装置，同时还应包括控制微生物滋生的特别措施。” 从上述定义可以看出，手术室专用空调不是只有制冷盘管和过滤器的箱子，而从空调两个字上就可以顾名思义地得出机组必须具有自控装置和其他所有的功能组件。实际状况是，很多的工程建设项目都是由工程公司自行购买只有盘管、各种空段的箱体，再用各种买来的包括控制器、配电柜、传感器、加湿器、过滤器、电加热、风阀、水阀、压差计等在施工现场拼凑而成。即使在GB50333-2002《洁净手术部建设技术规范》中明令禁止、GB/T19569-2004《洁净手术室用空气调节机组》中详细规定后，情况仍无改善。指标不合格固然有维护保养问题，但更重要的是设计理念，设备选型等方面的问题。现场拼装机组不仅在产品质量、性能上没有保障，配电安全也会埋下巨大隐患，这一点上，国标也缺乏明确的规定，只针对直膨式机组做了些要求，这不能不说是个明显的缺憾。

   由于我国经济发展水平还比较低，所以专家学者们在考虑制定标准规范时要顾虑到县、乡一级医院的经济承受能力，所以在机组的工艺和材料上给出了较低的要求。但从实践上来看，这样带来了许多问题：

1.净化空调的有效使用寿命过短，有的只能两三年箱板已经出现变形。 2.机组内部锈迹斑斑，有的甚至有如垃圾场。 3.密封胶老化失效，漏风率无法保证。 4.温湿度控制不住，温控与湿控协调性差。 5.送风量不稳定。 6.负压机组受外界污染。 7.冷凝水排水口冬季漏风。

8.噪音大，风道上辅助降噪设备过多。

9.配置功率偏低无法应对变量。

10.不能给电热式、二次蒸汽加湿器合理配套纯净水设备，致使起不到产生纯净蒸汽的作用。

11.用有蜗壳风机做压差机组时带来的过滤均匀度问题。

12.使用两管制设备带来的温湿度控制达不到要求的问题。

13.晚秋、冬天、初春等季节不能开启冷源的问题。

14.直膨式机组带来的送风温度忽高忽低的问题。

15.低质元器件运行达不到要求的问题及使用寿命问题和能耗问题。

16.会积尘及产生二次污染的元器件被应用在洁净空调中的问题。

17.不使用变频器带来的能耗问题。

   诸如此类，不胜枚举，购买质次价低的产品对于用户来讲并不划算。一些有名望的专家早就呼吁，将用于手术室装修的大笔费用降低一些，投入到最重要的净化空调系统上来。

六、机组选择上应注意的问题

   由于对净化空调系统缺乏足够的认知，用户在机组选型时就相应地存在一些误区，比较明显的有如下几个方面：

1.选择设备应注意的问题

   就总体而言，制造业发达国家的产品质量、工艺等方面有着一定的优势。但如果用户简单地看问题，就会导致花了大钱，上了大当。事实上，纯进口设备在我国的应用不仅不理想，甚至可以说问题百出。

   首先要清楚您要选择的产品是否是符合我国国家标准和合适本地气候环境条件的产品。其次是它是否是一个功能完善的产品，然后是其对施工和使用的要求高不高，再然后是其性能（如控制精度，可调范围等）符不符合要求，发达国家的各种产品一般都进行差异化生产，避免过度竞争，这就使其各有所长，那么这个长处是否是您最关注的。我国经常把几个本来各有所长的产品放在一起竞标，忽视专业要求，这会带来应用上的许多问题。

2.空气处理机不等于净化空调 这个问题前文已说过，不再重复。

3.慎用现场拼装机组，没有制造依据和检测手段的产品不能保证品质和性能。 4.风机不坏，不保证手术部合格。风机是净化空调最重要的部件之一，但绝对不是全部。

5.不能将整体机组拆开，分别指定部件品牌。

   可以限定所需要的机组档次，但希望不要随意指定部件的品牌，各个产品都有能让其机组整体性最佳的组件，将奔驰的发动机强行装到宝马上是不合理的。当然，产品之间一定是存在差异的，但应以整体性能为第一位。

七、净化空调系统的维护与保养

   在我国，大多数手术室净化空调的日常维护保养并不是由专业人员来完成的。 好的净化空调主体使用寿命应在20～30年，在正常维护下，在前3～5年只需要更换一些耗材和易损件，如过滤器、加湿灌等。然而由于一些非专业人员在维护时的不规范操作和使用不合适的耗材，致使机组的运行受到影响，长期下来，会影响一些重要组件的寿命，更会使手术部的控制效果出现问题。这里提到的不合适耗材不仅仅是不合格材料，如功率和效率不合适的加湿灌，阻力和效率不同各种过滤器等。

八、大胆地对手术室专用空调机组进行独立采购

   这样做有明显的好处：一是节约了成本。二是只要清楚洁净手术部的核心是洁净空调系统，而手术室洁净空调机组是洁净空调系统的核心这一事实，这显然是个纲举目张的举措。事实上，没有一家净化工程公司在洁净空调系统的理论和实践上超过一个真正的手术室空调设备设计者和制造者，因为大部分的净化工程公司往往受地域的限制、既定方案的限制、习惯的限制、代理制度的限制等等，在认知上总是不够全面，而且调整起来是困难的，他们的精力总是放在布局、物流供应、装饰等方面。

九、呼吁手术部年检制度

   手术室是关乎病患生命的场所，环境需要在使用时永远处于合格受控的状态，所以制定手术部年检制度是必要的（建议手术室每年须有权威机构出具正是检验合格的报告才能继续使用，权威机构每季度对各医院手术室进行免费抽检，医院每月进行自检并将自检合格结果交权威机构备案），对医院也是有好处的，医院可以通过手术部品质的提升减少病患感染的可能性，提高手术的最终成功率，同时扩大了医院的影响力。通过建设前期的投入重新分配，医院不会增加什么负担；使用合格的、功能完善的设备也会降低能耗、降低运维成本；使用专业人员养护可以有效延长设备使用寿命，避免短期内投资改造。另外，医院还可以在一些医疗纠纷中避免因洁净室不合格而带来的一些责任。

十、结论

   手术室建设总是医院建设中投资比较集中的地方，无论如何不能随意的变成实验场。一个新设计方案的确定，是要经过理论推演→模拟实验→总结→改进→模拟实验成功→局部试用成功→总结归纳→制定标准这样一个完整过程的，如果没有这样一个完整过程，遭受的损失是必定惨重的。

爱德净化汇集了众多优秀专业技术人才，拥有多名高级工程师及经验丰富的专业设计师和工程施工团队。以先进的设计理念，高素质的施工队伍，按照医院建设标准、手术室规范、ICU建设标准、实验室相关建设规范、SPF动物房建设规范等相结合，充分发挥自身技术力量，采用先进的设备，结合国内外先进技术合理设计，建设科学、安全、环保、节能的精品工程。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）

随着医院整体信息化建设的深入，专业的临床信息系统、数字化手术室建设已经成为一种趋势。相对其他科室来说手术室比较封闭，与外界的信息传递存在较大的障碍。从传统手术室环境来看，手术过程中术者需要调阅患者基本信息、病历信息、PACS影像、检查检验等大量外部信息，同时在手术过程中也会产生患者生命体征监护信息、麻醉事件、手术过程记录等大量信息，由于这些信息分别存在于医院的各种系统和硬件设备中，术者需要从医院各种软硬件甚至通过纸张、X-RAY等实体媒介中获取或传达，如此大量的信息交互耗费了一定程度的人力物力成本，且无法实现实时交互，术后的资料存留、教学研究，医疗纠纷举证也存在很大的局限性。

手术室净化￨车间净化￨实验室净化￨爱德净化

数字化将实时数据监测与查询和远程医学影像技术相结合，应用到手术室环境中，无论是异地对手术医生进行远程协助，还是和病理科或示教室进行实时视讯会诊，数字化手术室都能在正确的时刻，帮助医生做出正确的决定，从而提高手术的效率和安全性。与此同时，术者可以在手术进行过程中从HIS、LIS和EMR中实时调阅患者的病历资料和医学影像。观摩学习人员在会议室、示教室和办公室等场所就能通过手术直播示教系统观看手术现场的实况，既保证了手术质量和环境要求，同时也保证了视角效果。

山东爱德净化工程股份有限公司成立于2010年08月，十年致力于医院特殊科室建设，是洁净手术部净化、洁净手术室装修、ICU病房施工、数字化手术室、新生儿NICU施工、CCU病房、医院检验科、中心供应室装修、层流病房施工、静脉配置中心设计施工的专业化企业。主要服务对象为个大中小型医院，拥有净化工程相关专业承包资质，行业案例众多，欢迎新老客户前来咨询。欲知更多医疗净化行业知识，敬请关注微信公众号：Aide-188（爱德净化供氧）
